五轴机床的机械结构形式

近些年来，五轴联动数控加工中心于加工范畴显著出彩，它具备的高效以及高质量的特质获得了诸多制造商的喜爱。五轴机床，是在传统的X、Y、Z这三个直线移动轴的基础之上，增添添了两个旋转轴，进而极大地提高了加工的灵活性以及精度。那么，五轴加工技术到底是何等神奇之物，其背后的机械结构又是怎样的情形呢？

五轴机床的机械结构形式

机床有五轴，也称作5 Axis，它是在常规的三个直线移动轴，也就是X、Y、Z轴的基础上，增添了两个旋转轴，进而极大地拓展了加工能力。这两个旋转轴，一般是从A、B、C三轴里进行挑选，它们各自具备独特的运动模式，以此可以去适应并且满足多样化产品的精密加工需求。

于五轴加工中心机械设计范畴之内，制造厂商们持续变革创新，一心谋求去创设出更为多样的运动样式，从而用以契合各类繁杂的加工需要，即便市场里五轴机床品种纷繁众多，机械结构形态各不相同，但主要存在以下几种形态：

双摆头形式，它是借助两个转动坐标，直接对刀具轴线的方向予以控制，进而达成针对复杂零件的高效加工。

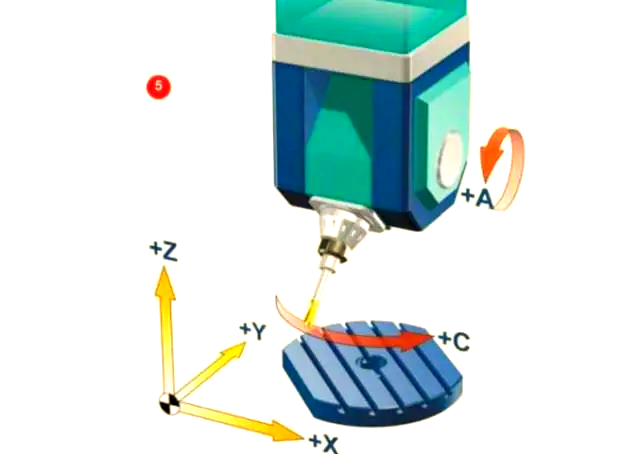

具有双摆头形式的五轴机床，其中两个坐标轴处于刀具顶端，其特别之处在于，旋转轴没有与直线轴维持垂直，而是运用了俯垂型摆头设计，这种设计让机床在加工进程里可以更为灵活地调节刀具轴线方向，进而达成对复杂零件的高效且高质量加工。

两个转动坐标直接操控空间旋转，呈现双转台布局。

我们在工作台上布置了两个坐标轴，然而需要留意的是，这些旋转轴并非与直线轴呈垂直状态，而是运用了俯垂型工作台的设计。

有一种工作模式，是两个旋转坐标，其中一个对刀具起作用，另一个对工件起作用，进而形成了“一摆一转”这样的工作模式。

术语解释：“俯垂型”轴，即旋转轴与直线轴不垂直的轴。

接下去，我们会深度钻研五轴机床于加工进程里的独特呈现，以及在将其与一般常规三轴机床相比的突出优势。

五轴加工，作为技术领域里备受关注的热门话题，当中对比分析自然少不了与三轴设备的关联。在生产实践当中，有立式、卧式以及龙门式等多种类型的三轴加工设备广泛存在，然而五轴机床凭借自身拥有的更高加工灵活性与效率，正逐渐成为制造业里的新宠。

在加工进程当中，常见手段涵盖利用立铣刀的端刃实施切削，以及运用球头刀开展仿形加工等。这些办法共有的特性是，刀具轴线方向于加工之际维持不变，而机床借助X、Y、Z三个线性轴的联动，去控制刀具在三维空间里的精准位移。然而，五轴联动数控机床在此基础上更进一层，其独到的优势是能够实时调节刀具的最佳切削状态，进而明显改良切削条件。

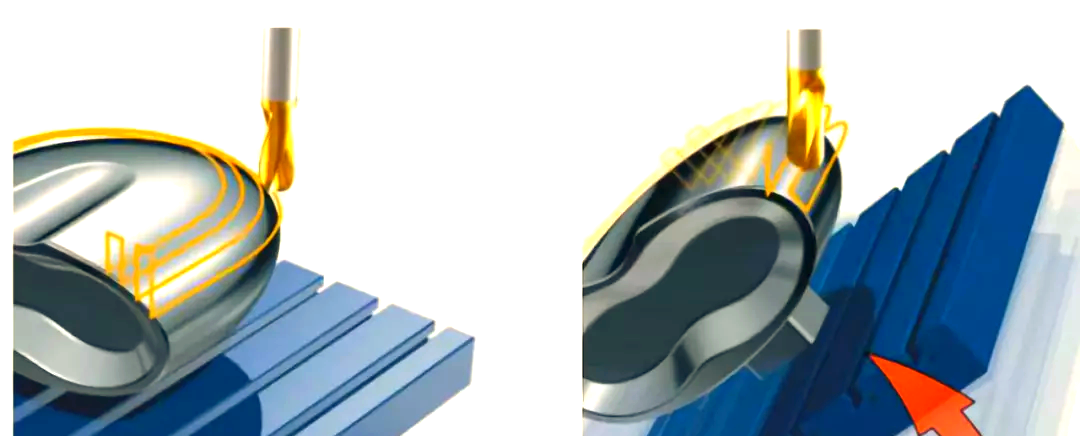

在左侧图示的那种三轴切削模式里，当刀具快要接近工件的顶部或者边缘之际，其切削效果会渐渐变弱。想要在这些区域达成理想的切削状态，常常得旋转工作台来做调整。可是，为了全面加工一个不规则的表面，或许得频繁地以不一样的角度多次旋转工作台，这毫无疑问增加了操作的复杂程度。值得说一下的是，五轴机床的设计能够有效地处理这一问题，它能够保证球头铣刀的中心点线速度始终维持着，进而显著提高表面加工的质量，同时有效地防止刀具发生干涉的状况。

在航空航天这个领域当中，叶轮、叶片以及整体叶盘这类复杂零件的加工，常常要面对刀具干涉这样的难题，这就致使三轴设备难以达成理想的工艺标准。然而呢，五轴机床却能够轻松地应对这些挑战。应用更短的刀具，增强系统的刚性，还有刀具种类和数量的减少，这些都让五轴机床在加工这些复杂零件时能够不使用专用刀具，进而为企业主节省了可观的刀具成本。另外，五轴机床还能够在一次装夹之内完成五面加工，减少了装夹的次数，提高了加工效率。

五轴加工中心利用精简基准转换流程，大幅提升了加工精度，于实际操作里，祇需开展一次装夹，便能更轻易地保障加工精准性，另外，五轴加工中心不但简化了工作流程，且削减了所需设备数量，进而降低了工装夹具的使用、车间占地面积以及设备维护成本，这表明，您能以更少的夹具、更紧凑的厂房布局以及更低的维护费用，达成更高效、更优质的加工生产目的。与此同时，五轴机床具备的，专门的刀具侧刃切削功能，更是让加工效率得到了更进一步的提升。

五轴数控机床具备集成化加工特性，这一特性显著地缩短了整体生产流程，还简化了生产管理以及计划调度。对于制造复杂工件来讲，这种机床的优势格外突出，和传统的分散式多工序生产相比较，其效率明显提高。另外，在航空航天、汽车等行业当中，面对形状繁杂且精度需求严苛的新产品零件以及成型模具，五轴数控加工中心依靠其卓越的柔性、精度、集成度还有全面的加工能力，成为解决研发过程里复杂零件加工精度与周期问题的有效工具。它不仅大幅缩减了研发周期，更显著提升了新产品的研发成功率。
