1.1 数控铣床/加工中心概述

1.1 数控铣床/加工中心概述1.1.1 数控机床的分类

用以数控技术实施控制的机床，被称作数控机床。依其加工用途予以分类，数控机床在主要方面存在着以下这般几种类型。

1．数控铣床

用于完成铣削加工或镗削加工的数控机床称为数控铣床。

1）立式数控铣床

数控铣床里，立式数控铣床在数量方面向来占据着多数，其应用范围又是最为广泛的。就机床数控系统控制的坐标数量而言，当下三坐标数控立式铣床依旧占据着多数。通常能够进行三坐标联动加工，不过也存在部分机床仅仅能够进行三个坐标当中的任意两个坐标联动加工（通常被称作二轴半坐标加工）。除此之外，还有机床主轴能够绕X、Y、Z坐标轴里的其中一个或二个轴做数控摆角运动的四坐标和五坐标数控立式铣床。像图1-1所展示的就是型立式数控铣床。

图1-1 型立式数控铣床

2）卧式数控铣床

，卧式数控铣床的主轴轴线是与水平面保持平行的 ，通过增添数控转盘或者万能数控转盘来达成四、五坐标加工 ，以此扩大加工范围并扩充功能 ，借助这种方式 ，不但能够加工出工件侧面上的连续回转轮廓 ，还可以在一次安装的时候 ，经由转盘改变工位 ，进而进行“四面加工” ，型卧式数控铣床如图1-2所示。

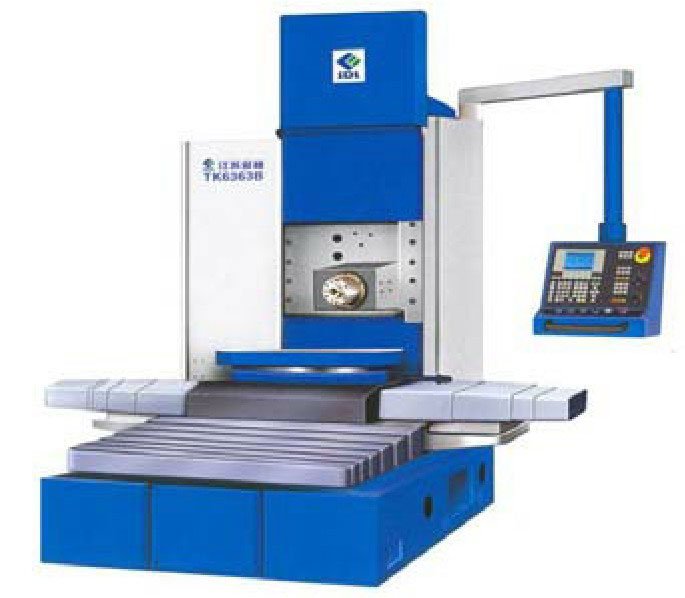

图1-2 型卧式数控铣床

3）龙门数控铣床

龙门数控铣床的主轴，能够在龙门架的横向溜板上运动，同时这个主轴还可以在龙门架的垂向溜板上运动，并且龙门架会沿着床身进行纵向运动。对于大型数控铣床而言，因需要去考虑扩大行程、缩小占地面积以及刚性等一系列技术问题，所以常常采用龙门架移动式。像图1 – 3显示的是×80型龙门数控铣床，图1 – 4展示的是德国Edel公司所生产的六轴龙门数控铣床。

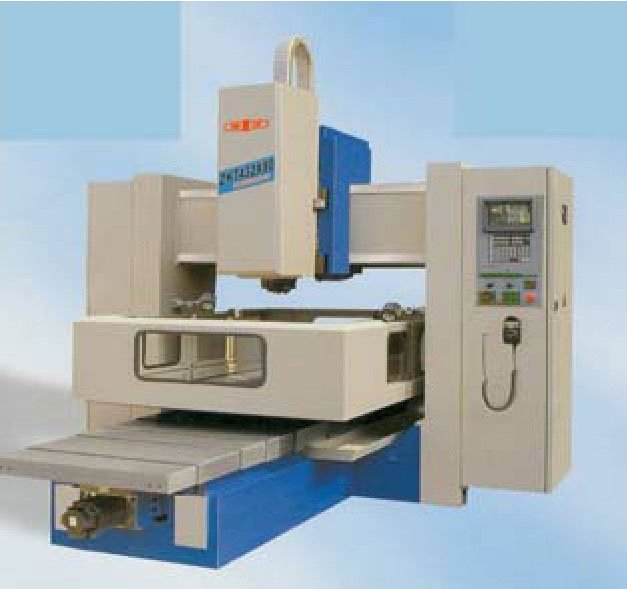

图1-3 ×80型龙门数控铣床

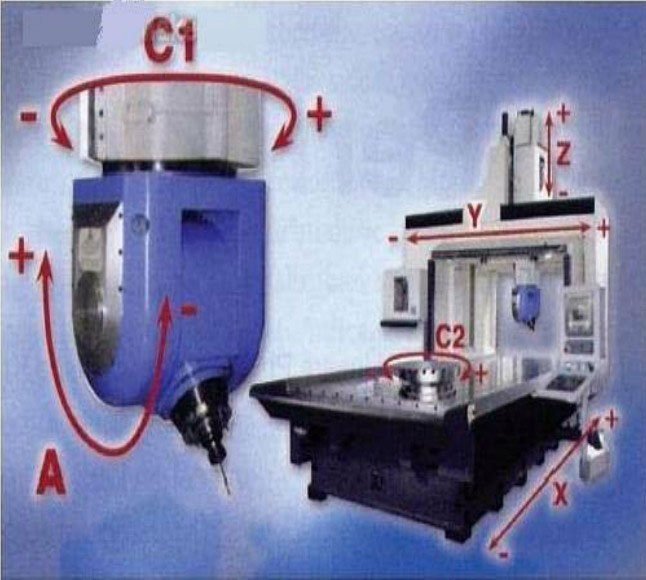

图1-4 六轴龙门数控铣床

2．数控加工中心

装有刀库的数控机床，其中排除带有回转刀架那种之外，还配备刀具自动交换装置也就是Tool ，ATC的，被称作数控加工中心。平常人们通常所说的数控加工中心，指的是带有刀库以及刀具自动交换装置的数控铣床。

加工中心属于高度机电一体化的产品，工件装夹后，数控系统能够控制机床，按不同工序自动选择刀具，还能自动更换刀具，同时可以自动对刀，也能够自动改变主轴转速、进给量等，可连续完成钻工序，能完成镗工序，能完成铣工序，能完成铰工序，能完成攻丝等多种工序，所以大大减少了工件的装夹时间，减少了测量时间，减少了机床调整等辅助工序时间，对于加工形状比较复杂的零件，对于精度要求较高的零件，对于品种更换频繁的零件具有良好的经济效果。

1）卧式加工中心

卧式加工中心，是那种处于主轴轴线跟工作台呈现出平行设置状态的加工中心，其主要适用范围涵盖加工箱体类零件。就像图1 – 5所展示的那种，是此类型卧式数控加工中心。

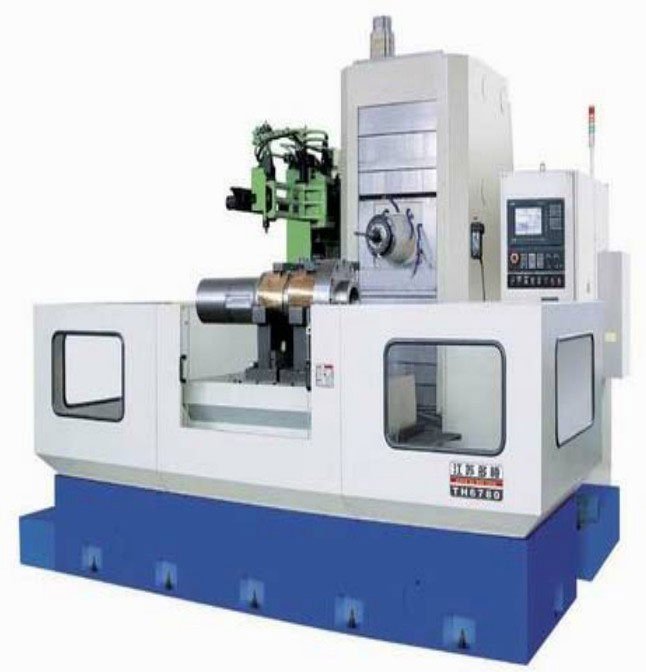

图1-5 型卧式数控加工中心

2）立式加工中心

具有主轴轴线呈与工作台垂直状态设置特点的加工中心被称作立式加工中心，其主要适用于针对板类、盘类、模具以及具备小型壳体类特征的复杂零件展开加工，像图1 – 6所呈现的那样是VC600型立式数控加工中心。

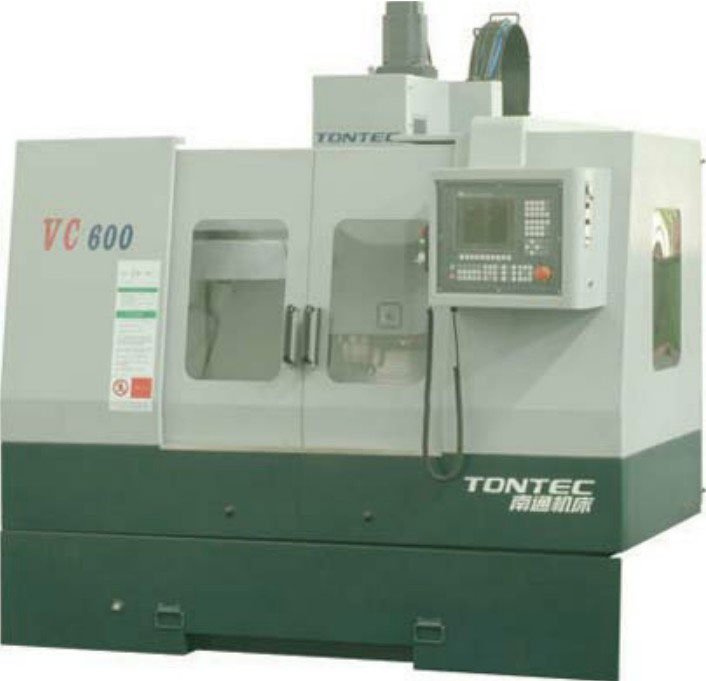

图1-6 VC600型立式数控加工中心

3）龙门加工中心

具有在龙门架横向与垂向溜板上能够运动功能的龙门加工中心的主轴，其龙门架沿着床身进行纵向运动，该项器械主要被用于大型零件的加工，像被呈现于图1-7位置状态那样的器械，便是VMC 3023型龙门加工中心。

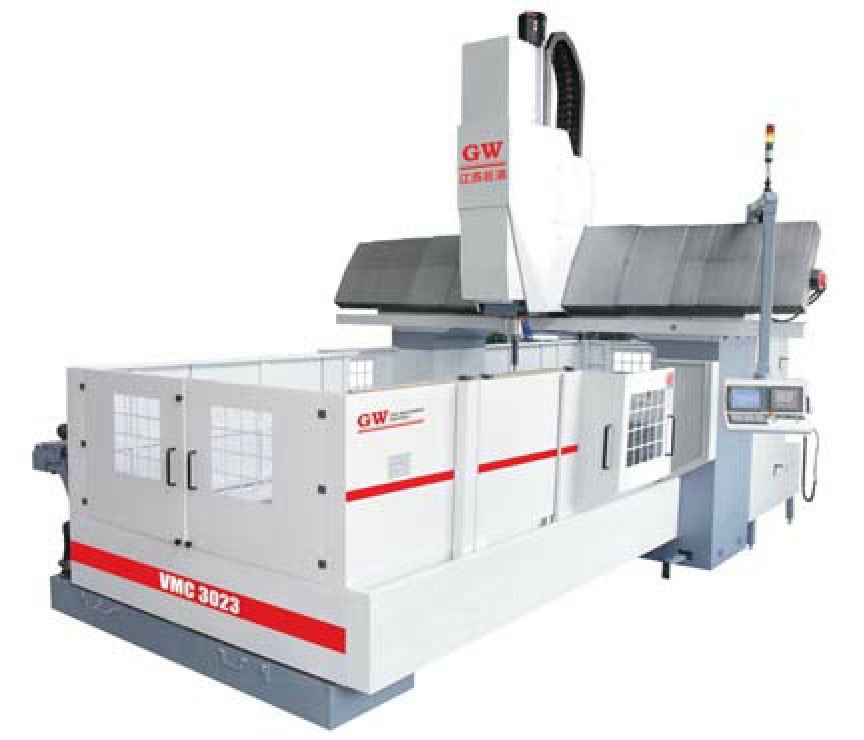

图1-7 VMC 3023型龙门加工中心

3．数控车床

数控车床跟普通车床一样，都是用于加工零件旋转表面的，它通常可自动完成外圆柱面加工，能完成圆锥面加工，能完成球面加工，也能完成螺纹加工，还能够加工一些复杂回转面，像双曲面、抛物面等，数控车床与普通车床工件安装方式基本一样，而为提高加工效率，数控车床大多采用液压卡盘，采用气动卡盘，采用电动卡盘。

数控车床能划分成卧式与立式这两大类，卧式车床存在水平导轨以及倾斜导轨这两种，档次比较高的数控卧车一般都会运用倾斜导轨，一般情形下，把以车削加工作为主要方式并且辅助以铣削加工的数控车削中心归为数控车床范畴，如图 1-8 展示的是型水平导轨的卧式数控车床，如图 1-9 呈现的是 CK50 型倾斜导轨的卧式数控车床。

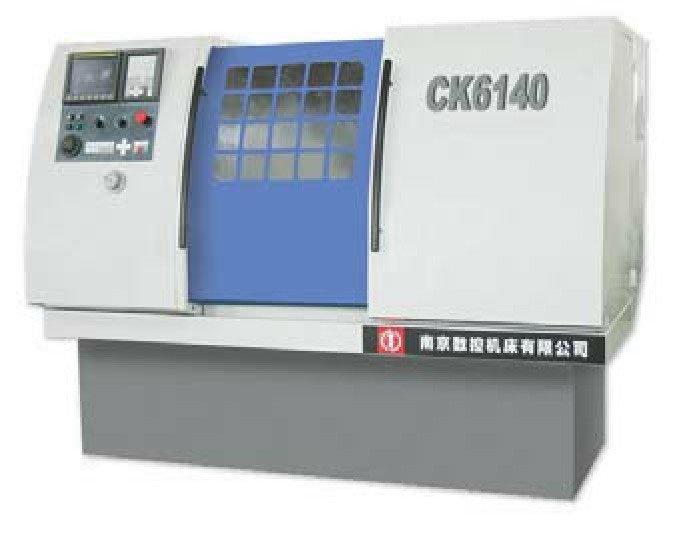

图1-8 型数控车床

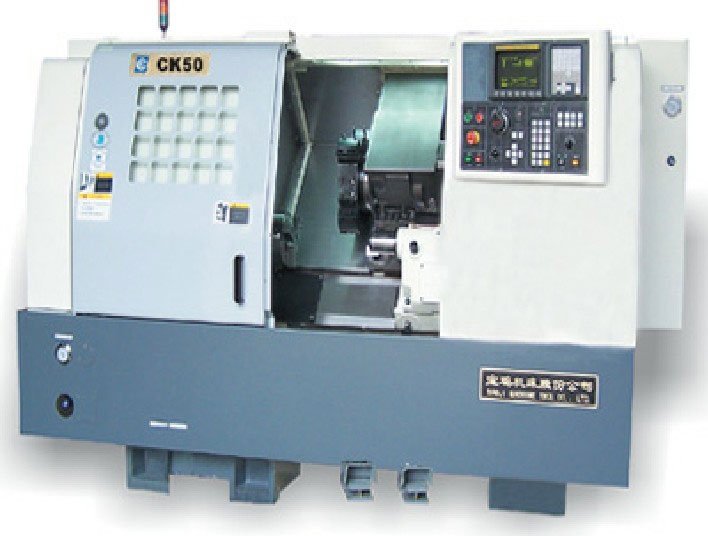

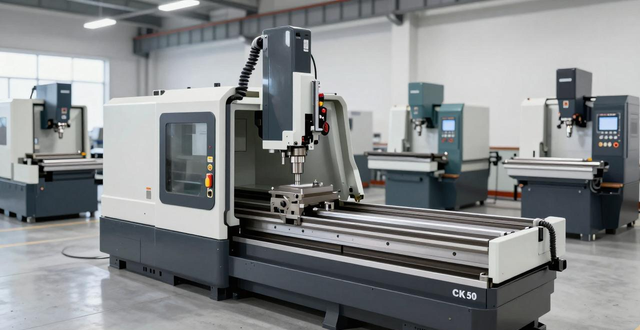

图1-9 CK50型倾斜导轨的卧式数控车床

4．数控钻床

对数控钻床而言，其主要作用在于完成钻孔、攻丝等功能，偶尔情况下，也能够实现简单的铣削功能。数控钻床属于一种运用点位控制系统的数控机床，也就是说要控制刀具从一个点到另一个点的位置，然而并不对刀具移动轨迹进行控制。像图1-10所展示的就是型数控钻床。

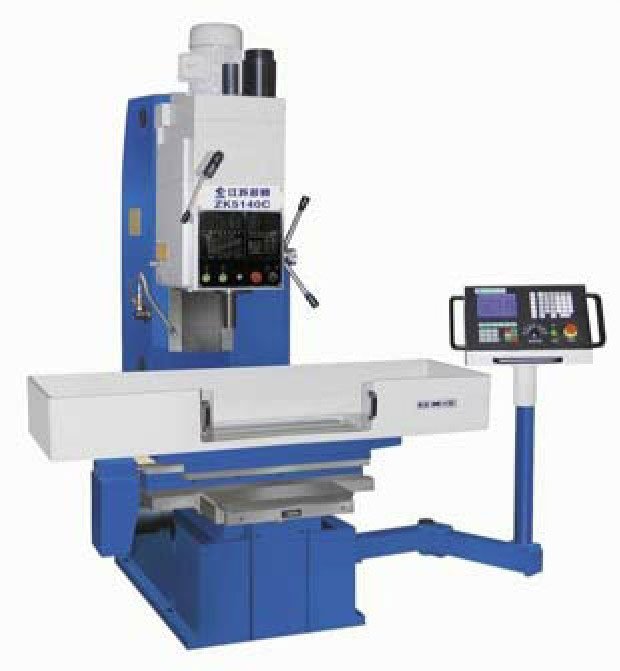

图1-10 型数控钻床

5．数控磨床

数控磨床，是那种借助CNC控制达成磨削加工的机床，按照功能划分，存在外圆磨床、内圆磨床、平面磨床、导轨磨床、仿形磨床、无心磨床等等诸多种类。就如同图1-11所展示的那般，此型数控外圆磨床，乃是用于加工多轴颈轴类零件的精密外圆磨床，这一机床运用两轴联动数控系统，砂轮架的进给以及工作台的移动，均是采用交流伺服电动机，借助滚珠丝杠进行驱动，经由两轴联动去修整砂轮以及自动补偿，对于工件尺寸精度在线自动测量从而予以精确保证，能够实现半自动循环磨削。

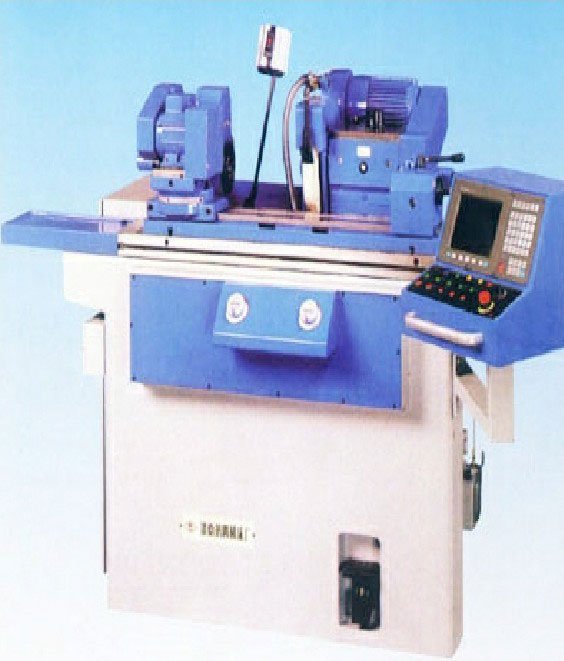

图1-11 型数控外圆磨床

6．数控电火花成型机床

用于加工的数控电火花成型机床，也就是平常所说的电脉冲机床，属于特种加工机床。它借助两个具有不同极性的电极，于绝缘液体里产生电蚀现象，从而去除材料以达成加工，针对形状繁杂的模具以及较难加工材料的加工具备特殊优势。电火花成型机床呈现如图1-12所示的状态。

图1-12 数控电火花成型机床

7．数控线切割机床

数控线切割机床，呈现为如图1 – 13所示状，它的工作原理，跟电火花成型机床是一样的，然而，它的电极呢，是电极丝，像钼丝、铜丝这些，那还有工件。

图1-13 DK-500型数控线切割机床

8．其他数控机床

数控机床除了上述那几种常见的类型以外，还有数控刨床，还有数控冲床，还有数控激光加工机床，还有数控超声波加工机床等等多种形式。
