赶紧复习一下线切割加工原理，要不师傅又得骂我了

对于上一篇文章的内容，小编对线割了解得并不多，回去之后，小编对电火花线切割加工进行了恶补，之后总结出了一些基础知识，要带给大家。

需被加工的对象有，属于普通金属的，具备高硬度合金特质的材料的，为人造金刚石的，当作半导体材料类别之一的，是为拥有导电性质陶瓷的，以铁氧体材料作为类型的等等。

加工范围，除了一般的精密加工之外，已然能够对大尺寸以及大厚度的工件进行加工，并且开始涉足精密微细加工的领域。

加工形状是，线切割加工不但适配于二维轮廓的加工，并且能够对各种锥度、变锥度以及上下形状不一样的三维异形曲面进行加工。

一、基本原理

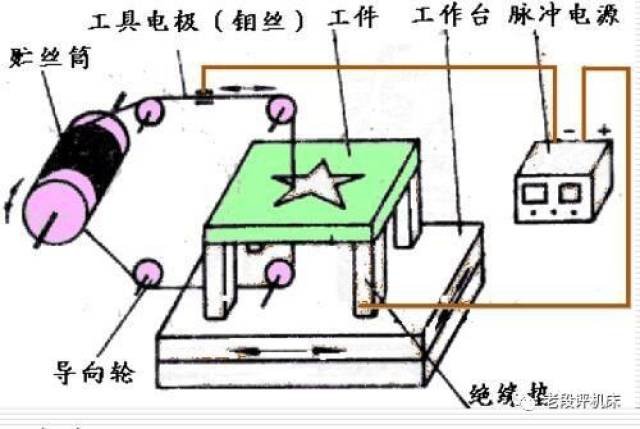

电火花切割加工的基本原理跟电火花成型加工相同，同样是借助工具电极对工件施加脉冲放电时出现的电腐蚀现象来实行加工，不过电火花线切割加工无需打造成型电极，而是采用运动着的金属丝（钼丝或者铜丝）当作电极，依靠电极丝与工件在水平面内开展的相对运动切割出各类形状的工件，要是让电极丝相对于工件进行具备规律性的倾斜运动，还能够切割出带有锥度的工件，工件连接在脉冲电源的正极上，电极丝连接负极。

二、电火花切割加工的特点

电火花线切割具备电火花加工普遍存在的特性，常常被用于处理淬火钢以及硬质合金，当下数量众多的线切割机全都运用数字程序控制，工艺特性是：

优点：

适用于那种机械加工方法不容易进行加工的材料的加工，像淬火钢，还有硬质合金，以及耐热合金这类/。

将金属线当作工具电极，节省了电极设计方面的费用，节省了电极制造方面的费用，还节省了时间，能够便利地加工形状复杂的外形，与此同时，能够便利地加工那些存在形状复杂情况的通孔，并且，能够开展套料加工。

冲模加工的凹凸间隙可以任意调节

缺点：

被加工材料必须导电

不能加工盲孔

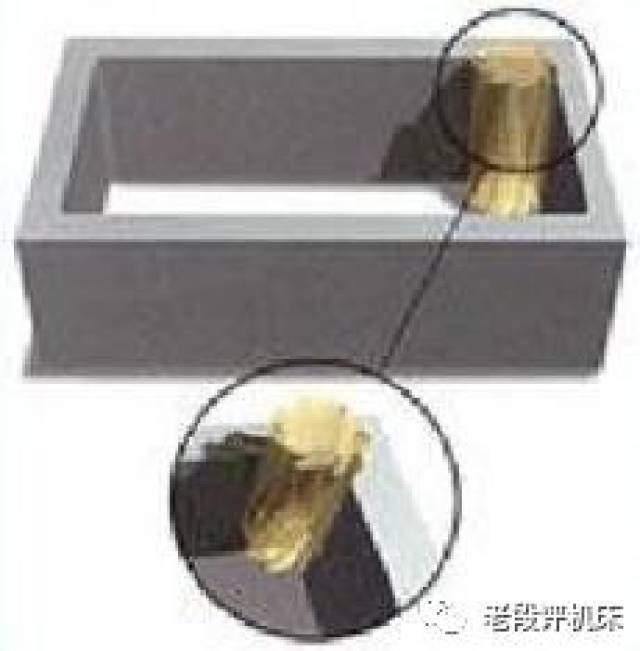

传统加工不可能获得直角

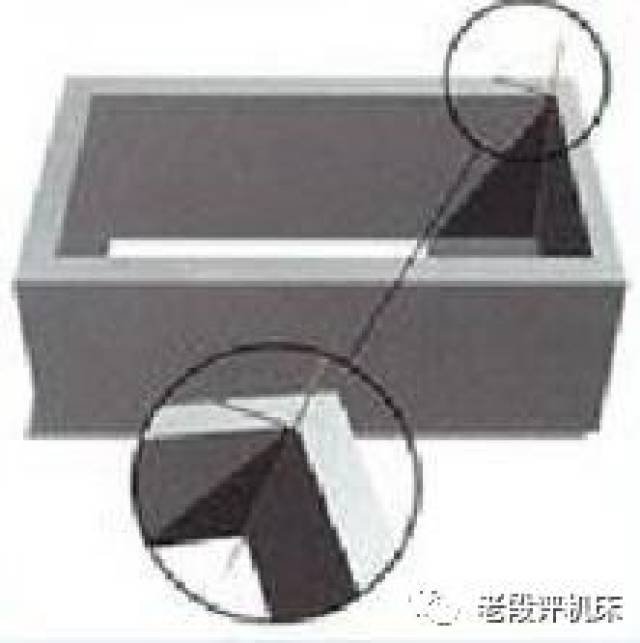

EDM很容易获得直角

1. 与电火花成型相比不需要制作电极；（生产准备时间短）

2. 电极丝进行沿长度方向的运动，在加工期间损耗较少，并且加工精度较高，（快走丝所使用的钼丝能够被重复利用）。

具备加工精密的能力，可加工形状复杂程度很高且细小的内、外形面，还能够加工高熔点的材料，以及高硬度难切削的材料，不过只能加工导电材料。

4. 加工效率高，材料利用率高，成本低。

5. 自动化程度高，操作方便。

6. 不能加工母线不是直线的表面和盲孔。

三、加工过程

脉冲电源的正极连接着工件，负极连接着电极丝。电极丝以一定速度做往复运动，它持续不断地进入又离开放电区域。在电极丝与工件之间注入一定量的液体介质。步进电机带动工作台以及工件在水平面内做相对运动，电极丝和工件之间产生脉冲放电，凭借控制电极丝和工件之间的相对运动轨迹跟进给速度，能够切割出具有一定形状与尺寸的工件。

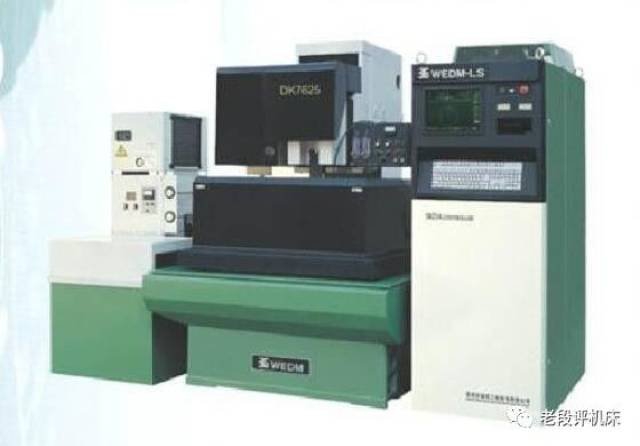

四、电火花线切割加工机床

根据电极丝所具有的走丝速度，可将其区分为快速走丝线切割机床，其中有一种是慢速走丝切割机床。

（1） 高速走丝线切割机床

这类机床当中，电极丝会进行高速往复运动，通常走丝的速度是在8至10m/s这个范围，常用的电极丝是钼丝，加工液是乳化液。

经济性好，但运丝稳定性差，加工精度相对较低，表面较粗糙。

当下能够实现的加工精度处于正负零点零一毫米的范围，表面粗糙度的数值在三点二微米至零点八微米之间。

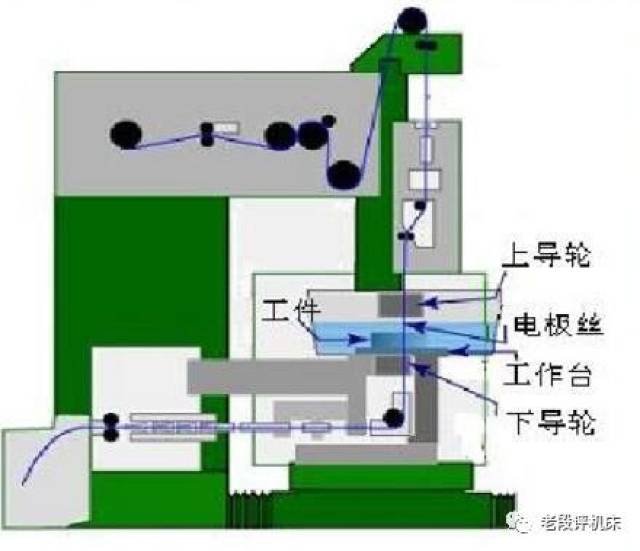

（2） 低速走丝线切割机床

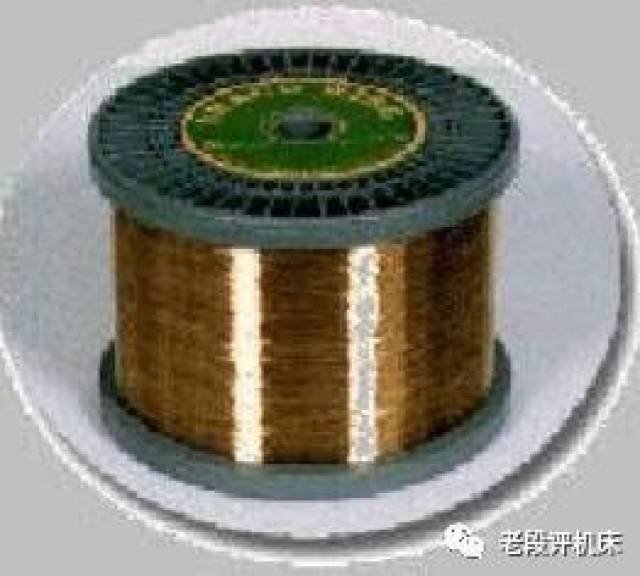

这类机床，其电极丝进行低速单向运动，而且走丝速度通常低于0.2m/s，常用电极丝是铜丝，并且一般是一次性的，加工液为去离子水。

运丝稳定性好，加工精度高，表面质量好，但成本高。

加工精度可达0.001mm，表面粗糙度Ra

五、电火花线切割加工工艺路线的确定
