一种CNC机内高压水去毛刺清洗装置的制作方法

技术简介：

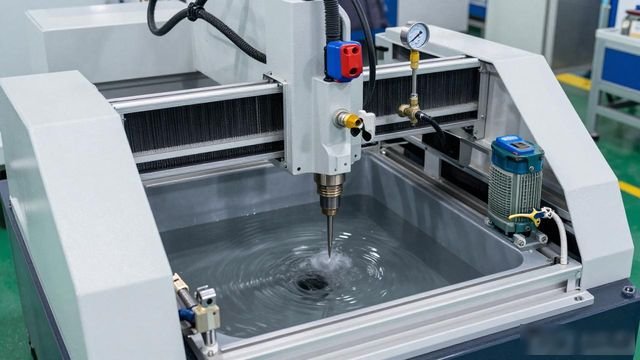

针对CNC加工后, 人工去毛刺存在效率低的状况, 以及成本高的问题, 该项专利提出了一种高压水去毛刺清洗装置, 设置了高压水系统, 还有可随主轴运动的喷头, 利用高压水冲击力, 能自动清除毛刺, 还能清除脏污, 以此替代人工操作, 显著提升了清洗效率, 也提升了清洁效果, 同时借助过滤循环系统, 降低了用水成本。

关键词：高压水去毛刺,CNC清洗装置

本实用新型所关联的领域是CNC机床加工这块, 尤其是涉及到一种装置；该装置是用于CNC机内的, 是具备高压水去毛刺清洗功能的。

背景技术：

当下, 于加工进程里, 要求操作人员于现场把产品安装夹固在数控中心的加工台上, 且于加工完毕后把产品拆卸下来。之后要手动实施清洗, 人工去除毛刺, 此类操作效率很低, 人工成本却很高。在CNC（数控机床）内经历铣削后, 产品会沾染机床内所使用的切削液, 这就需要工作人员取料之后再去清洗吹干, 如此便增加了操作时间, 效率显著降低。

技术实现要素：

(一)要解决的技术问题

本实用新型有着这样一个目的, 那就是去提供一种装置, 该装置是CNC机内高压水去毛刺清洗装置, 其目的在于解决一个问题, 这个问题是现有的人工去毛刺清洗存在效率低的情况。

(二)技术方案

提供本实用新型一种CNC机内高压水去毛刺清洗装置, 目的是解决上述技术问题, 该装置包含高压水装置与喷头, 高压水装置设有水箱, 水箱入水口借由水管和水源相连, 水箱出水口经水管和高压泵入水口衔接, 高压泵出水口通过水管和喷头进水口连接, 此喷头有拉杆以及喷嘴, 喷嘴稳固安装在拉杆下端, 拉杆上端固定于CNC机内的主轴上。

当中, 有过滤箱, 该过滤箱里面设置有能够起到过滤作用的网, 过滤箱的用于水进入的口和经过过滤的水是相连通的状态, 过滤箱的用于水流出的口凭借水管跟水箱的用于水进入的口达成连接。

其中，所述高压泵的出水口处的水压为0.8～1.4MPa。

其中，所述高压泵的出水口的连接水管上设有调节阀和压力表。

其中，所述高压泵一侧连接一增压管。

其中，所述增压管内的水压为0.8MPa。

其中, 有个部件叫喷嘴, 它包含T形套管与喷针。那套管的上端, 被固定于拉杆的下端之处。并且, 套管的下端位置, 设有储水室。而喷针呢, 则被固定在储水室下端口的那个地方。

其中，所述套管的上端口与所述喷头的进水口连通。

其中，所述喷针设有多个出水孔。

其中，所述喷针的下端呈锥形。

(三)有益效果

本实用新型所供给的, 是一种CNC机内高压水去毛刺清洗装置, 经设置高压水装置以及喷头, 使用高压水的瞬间冲击力, 用以去除加工后生成的毛刺、飞边、脏污, 取代人工清洗操作, 节省人力, 提升了清洗效率, 致使清洗效果更佳。

附图说明

图1为本实用新型实施例的结构示意图；

图2为本实用新型实施例中喷头的侧视图；

图3为本实用新型实施例中喷头的剖视图；

图4为本实用新型实施例中喷嘴的结构示意图。

首先, 在图里, 有这样一些部件, 其一, 是水箱, 其二, 为高压泵 , 其三, 叫拉杆 , 其四, 乃喷嘴；继续, 还有水管, 再者, 是过滤箱, 然后, 有过滤网 , 接着, 是调节阀, 随后, 为压力表 , 往下, 是增压管, 再往下, 是套管 , 之后, 是喷针 , 另外, 有储水室, 还有, 是出水孔, 又有, 是进水口 , 最后, 是固定板。

具体实施方式

下面, 结合具有附图以及实施例, 对本实用新型的具体实施方式, 作进一步详细的描述。以下实例, 用于说明本实用新型, 然而, 不用来限制本实用新型处于的范围。标点。

有这样一种装置, 它是CNC机内高压水去毛刺清洗装置, 所牵涉范围从图1至图4都有展示, 它包含了高压水装置以及喷头, 其中高压水装置涵盖水箱1与高压泵2, 水箱1的入水口借助水管5和水源相连从而为高压水装置输送足够清洗用水用于清洗, 水箱1的出水口通过水管5和高压泵2的入水口相接以此给清洗水施加压力达到所需压力, 随后到达高压泵2出水口的水通过水管5和喷头的进水口15连接, 喷头包括拉杆3以及喷嘴4, 4固定安装于拉杆3下端, 拉杆3上端固定在CNC机内的主轴上, 该装置有这样的作用利用高压水瞬间冲击力去除加工后产生的毛刺、飞边、脏污, 以代替人工清洗操作, 这样做节约了人力, 提升了清洗效率, 并且清洗效果更好。

进而, 还涵盖过滤箱6, 该过滤箱用以收集清洗后的清洗水, 在过滤箱6里边, 设有过滤网7, 其作用是把清洗后的清洗水中的毛刺之类的杂物过滤去除；过滤箱6经由水管5与水箱1的入水口相连接, 以此循环利用清洗水, 达到节约成本的目的, 不存在废水排放的情况, 也无需进行废水处理。

况且, 高压泵2出水口那儿的水压是1MPa, 要在确保把产品清洗得完全干净的状况下, 不致使产品受到损坏；和高压泵2出水口相连的水管5上面设置有调节阀8以及压力表9, 用于调整高压泵2的出水压力, 进而给出最合适的水压。

当中, 高压泵 2 联接着一根增压管 10, 增压管 10 里的水压是 0.8MPa, 对辅助高压泵 2 开展工作予以协助, 以此确保水压契合所需条件。

更进一步来说, 就如同图2与图3所呈现的那样, 喷嘴是由套管11以及喷针12所构成的, 套管11的上端外周位置设定有凸缘, 固定板16的中部之处设置有与套管11的凸缘相适配的台阶凹槽, 套管11的下端穿过该台阶凹槽, 达成套管11固定于拉杆3的下端这一状态, 套管11的上端口跟喷头的进水口15相互连通, 从而便于高压水得以进入。

当中, 套管11的下方位置设置有储水室13, 其目的在于方便高压水进行缓冲, 进而加大压力, 这样就能让高压水抵达喷头最末段的时候具备更为良好的压力。

更进一步来说, 喷针12被固定于储水室13的下端口位置处, 就如同图4所展示的那样, 喷针12设置有多个出水孔14, 借由多角度射流的方式, 能够将机械零部件在经过切削、磨削以后，其形状边缘以及内孔交叉孔部位的毛刺去除掉, 以此来替代毛刷和热法去毛刺等工艺；喷针12的下端呈现为锥形, 这种锥形喷嘴能够对工件表面进行快速清洁, 定位十分精准, 达成对产品的全方位去毛刺清洗, 从而提高清洗的效果以及效率。

其中，喷针12可根据实际清洗需要更换为合适样式。

本实用新型提供的一种CNC机内高压水去毛刺清洗装置，通过设置高压水装置和喷头，利用高压水的瞬间冲击力来去除加工后产生的毛刺、飞边、脏污，代替人工清洗操作，节约人力，提高了清洗效率，清洗效果更好。

以上所讲的, 仅仅是对于本实用新型而言的, 比较好的实施例子罢了, 并非是用来对本实用新型加以限制的, 只要是在本实用新型的精神以及原则的范围以内, 所做的任何一种修改, 、相似替换、改进等等, 都应该被包含在本实用新型的保护范围以内。
