焊接总体原则

2. 应使船体结构部件或者分段于装配期间维持尺寸准确无误, 装配间隙均匀一致。针对那些不符合图纸、标准以及工艺要求的部件或者分段, 不可以开展焊接工作。

3. 将要对一船体结构实施焊接操作的时候, 总体而言应当依照从中央朝着左右、前后的次序来开展。对于对称结构而言，应由双数焊工在同一时间进行对称焊接。

4. 当对一条焊缝展开焊接操作时, 要依据焊缝于船体结构里所处的位置, 从靠近结构中央的那一端朝着结构边缘的那一端实施焊接, 或者是从焊缝的中点朝着两端进行焊接。

5. 较长焊缝进行手工焊时, 这焊接长度要大于1m, 若采用CO2焊, 其焊接长度需大于2m, 这时应采用分段退焊法, 或者采用分中分段退焊法, 又或者采用跳焊法, 如图1所述一样。立向下焊接的时候, 得采用直通焊。

图1 退焊法和跳焊法的焊接顺序

1.六层焊接的时候, 每一层焊道的焊接方向得保持一致, 然而各层之间的焊接方向能够相反。焊道的接头必须相互错开, 错开的距离不能小于三十毫米。

船体建造各阶段的焊接顺序

1. 拼板

焊接板列拼板期间, 依据板缝排列状况, 能够按照图2(a)进行, 能够按照图2(b)进行, 能够按照图2(c)进行, 能够按照图2(d)进行。

图2 列板拼板焊接顺序

2. 船体构件

船体内部, 桁材的焊接顺序, 肋骨的焊接顺序, 构架与平板等的焊接顺序, 是这样的, 应符合下列要求:

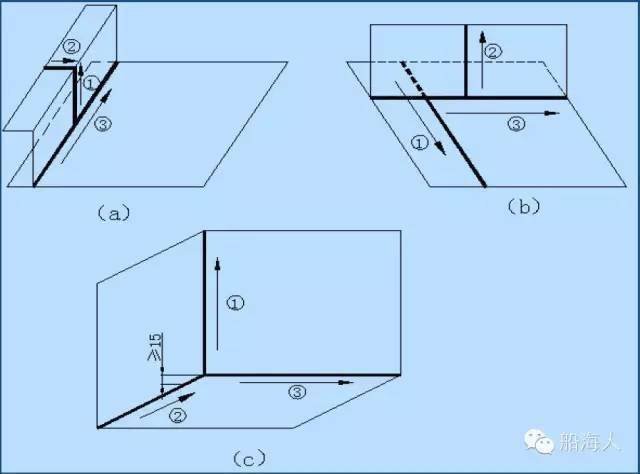

a) 当结构里面同时有对接焊缝以及角接焊缝存在的时候, 应当先去焊接对接焊缝, 之后再焊接角接焊缝, 具体的先后顺序可见图3的(a)、(b)部分。

b) 当结构里面同时有立角焊缝和平角焊缝存在的时候, 要先去焊接立角焊缝, 之后再焊接平角焊缝, 具体的顺序可以查看图3(c)。

图3 内部构件焊接顺序

3. 平面组件（分段）

3.1 如构件需要对接焊，应预先进行。

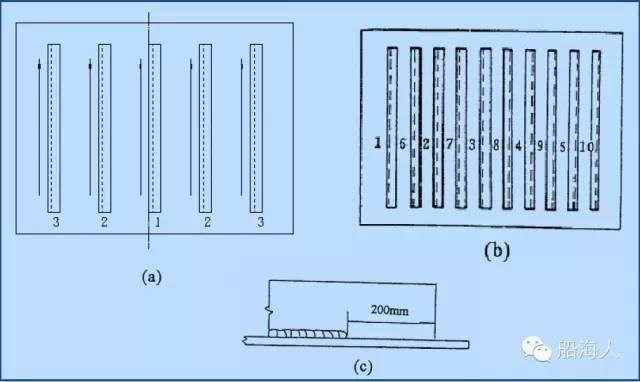

3.板子, 以及众多不一样结构的构件, 它们相互之间所存在的角焊缝的焊接先后顺序, 被示例展示在了图4(a)、(b)当中, 在这些示例里面, 图4(a)与那种具备对称特性的结构相适用于。

3.3, 要是角焊缝的端部是处在分段的合拢边位置, 那么在该段部地方, 大约得留出200mm长度, 暂时先不进行焊接, 一直等合拢的时候, 再去进行焊接, 就如同图4(c)所展示的那样。

图4 角焊缝焊接顺序

4. 立体分段制作

4.1 典型顺序

a) 参照3所规定的要求, 于平面组件的制作进程当中, 要预先去完成甲板、外底板跟纵骨之间角焊缝的焊接工作。

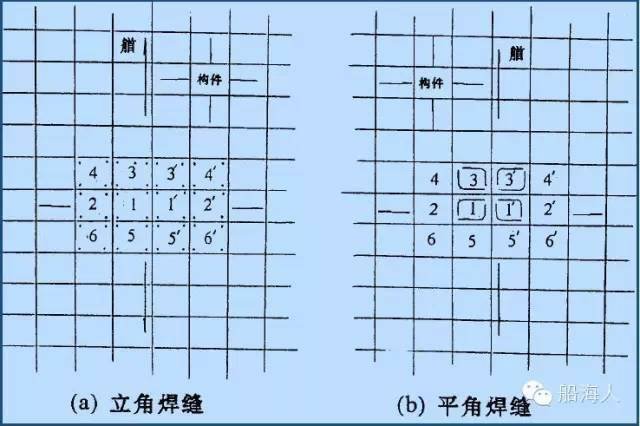

b) 首先, 纵桁、肋板与内底板平面组件定位焊完成之后, 接着, 按照图5(a)所展示的顺序, 然后, 由双数焊工进行焊接, 需要对称焊接, 在1(1) ─ 2(2) ─ 3(3) ─ 4(4)…区内, 是纵桁、纵骨与肋板间的立角焊缝。

c) 上述立角焊缝完成以后, 依照图5(b)所显示的顺序以及方向, 由双数焊工对称去焊接1(1) ─ 2(2) ─ 3(3) ─4(4)…区内纵桁、肋板跟底板间的平角焊缝, 不过处于分段合拢边的角焊缝端部要留出200mm的长度暂时不进行焊接, 等到船台合拢的时候再去焊接, 就如同图4(c)所展示的那样。

d) 外底板平面组件, 在与舭板进行定位焊之后, 接着要焊接的是, 外板与舭板之间的, 对称的焊缝。

e) 将其进行分段翻身, 在上述对接完成之后, 焊接纵桁与肋板, 以及肋板与外板之间的平角焊缝, 其顺序要求跟(c)是一样的。

图5 分段角焊缝焊接顺序

4.2 贯穿处

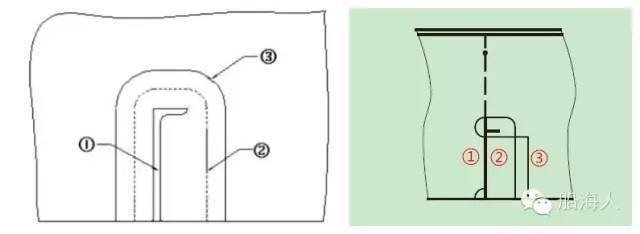

如图6(a)所示，按下述顺序焊接：

①焊接补板间的对接焊缝；

②焊接骨材与补板间的角焊缝；

③焊接补板与筋板、底板间的角焊缝。

其中②、③应先焊图中的可视侧。

如图6(b)所示，先焊图中的可视侧，两侧均按下述顺序焊接：

①焊接骨材与肋板间的角焊缝；

②焊接骨材与补板间的角焊缝；

③焊接补板与肋板间的角焊缝。

图6 贯穿件焊接顺序

5. 船台大合拢

5.1 原则焊接顺序

船台开展大合拢工作之际, 各总段相互之间的原则焊接顺序是这样的: 率先从基准段起始, 朝着艏、艉这两个不同方向逐个依次推进。于图7所呈现的示例当中, 序号1、2、3、…、12属于原则合拢顺序, 这种顺序是绝对不被允许出现跨越情况的。

分段船台吊装后应尽快焊接，不得只吊装不焊接。

图7 船体合拢焊接顺序

5.2 纵向合拢缝

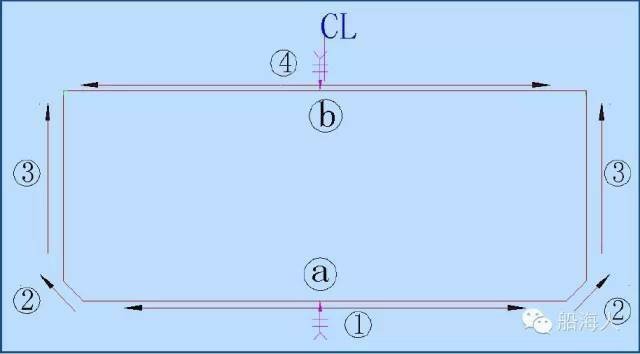

把底部的分段, 采取按图8中a→b的顺序, 与横壁的分段合拢焊接, 再与舷侧的分段合拢焊接, 最后与甲板等分段合拢焊接, 以此方式形成环形总段。

5.3 横向合拢缝

依循图8里①至②, 再从②到③, 接着由③到④这样的顺序, 去达成相邻总段之间的合拢焊接。然而, 各个横向合拢缝应当是在跟它相交的纵向合拢缝完成之后，才进行焊接。

图8 典型合拢焊接顺序

5.4 构件合拢处

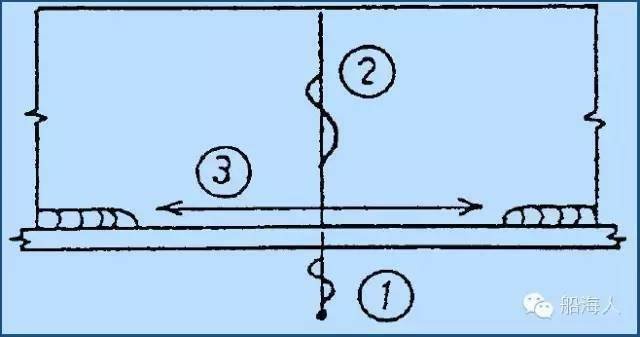

如图9所示，焊接顺序为：

①板的对接；

②构件的对接；

③构件与板间的角焊缝。

图9 合拢口焊缝焊接顺序

6. 工艺孔

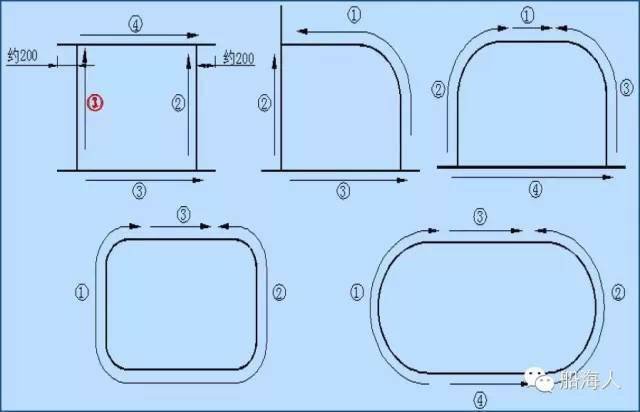

焊接顺序, 针对各种工艺孔, 呈现于图10, 原图上第1幅图左侧的数字3, 经本平台予以修改, 变更为1。

图10 工艺孔焊接顺序
