五轴联动加工中心与三轴联动加工中心区别

首先, 五轴联动数控机床能够加工一些连续、平滑的复杂曲面, 这些曲面一般三轴数控机床无法加工, 或者就算能加工也很难通过一次装夹就完成加工。就像航空发动机以及汽轮机中的叶片, 船舶所使用的螺旋桨, 还有诸多带有特殊曲面、复杂型腔以及孔位的壳体与模具等待。

于复杂曲面加工进程里, 若采用普通三轴数控机床加工, 鉴于其刀具相对于工件的位姿角在加工进程中无法改变, 于加工某些复杂曲面时, 便有可能出现干涉或者加工未到位的状况, 而当采用五轴机床加工时, 因刀具的姿态在加工进程中随时能够调整, 故而能够避免刀具工件的干涉而且能一次装夹达成全部加工。

其次, 五轴联动数控机床能够提升空间自由曲面的加工精准度、品质以及效率。举例来说, 三轴机床在进行复杂曲面部件加工时，大多采用球头铣刀, 球头铣刀是依靠点接触来完成成形的, 其切削效率偏低。并且, 刀具姿态在加工进程中无法进行调整, 一般情况下很难确保运用球头铣刀上的最佳切削点来实施切削, 还有可能出现切削点落在球头刀上线速度为零的旋转中心线上这种状况。此时, 不仅切削效率极为低下, 加工表面质量会严重变差, 而且通常需要借助手动修补, 所以也就有可能导致精度丢失。

五轴联动加工中心优点：

加工精度高

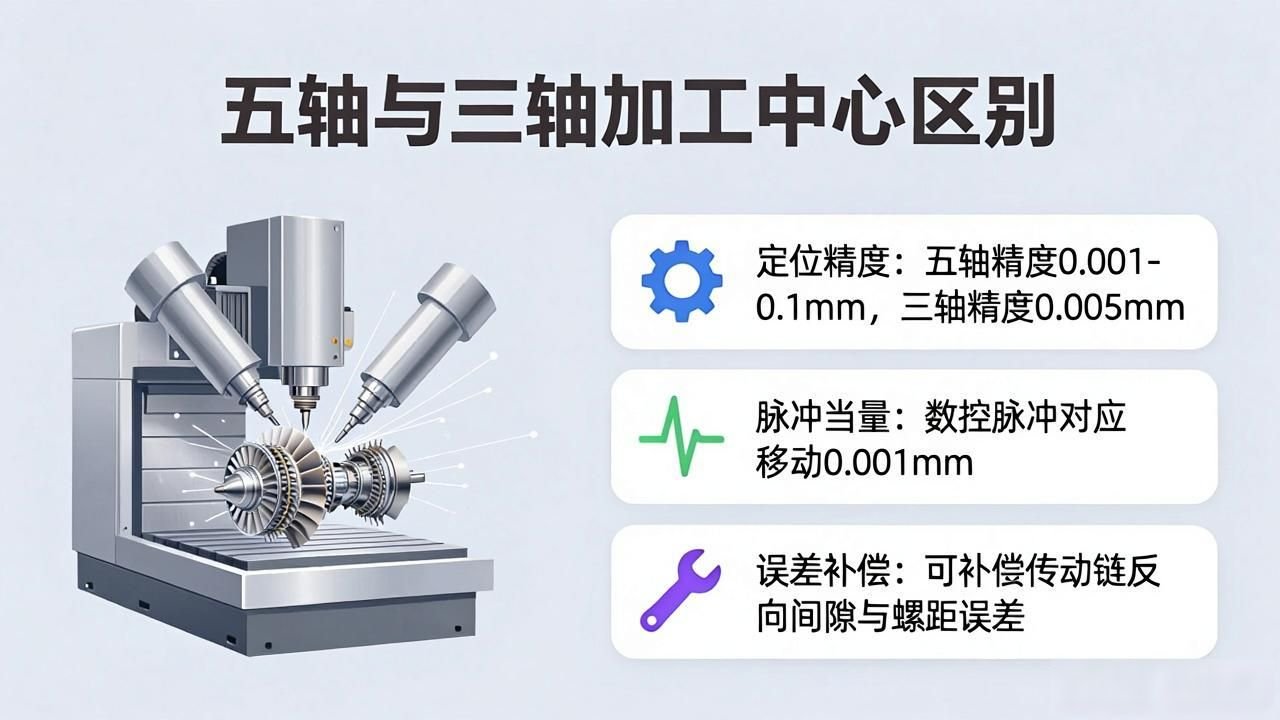

使用数字信号形式控制的五轴联动加工中心, 其定位精度比较高, 因为该加工中心的加工精度, 通常能够达到0. 001至0. 1mm。数控装置给出一个脉冲信号时, 机床移动部件就会移动一个脉冲当量, 这个脉冲当量常用的数值是0. 001mm。并且, 能够通过数控装置补偿机床进给传动链的反向间隙以及丝杠螺距平均误差。

加工质量稳定、可靠

将同一批零件予以加工, 于同一机床开展, 在相同的加工条件情形下, 运用相同的刀具以及加工程序, 刀具的走刀轨迹呈现出完全一样的状况, 零件的一致性较为良好, 质量处于稳定状态。

生产率高

五轴联动加工中心会有效地削减零件的加工时间跟辅助时间, 其主轴转速以及进给量的范围宽广, 还允许机床开展大切削量的强有力切削, 它如今正步入高速加工时代, 其移动部件的快速移动与定位以及高速切削加工, 减少了半成品的工序间周转时间, 进而提高了生产效率。

具有高度柔性

在五轴联动加工中心那儿加工零件, 重点取决于加工程序, 它跟普通机床不一样, 不用去制造、更换好多工具、夹具, 没必要常去调整机床。所以, 五轴联动加工中心适合零件更替频繁的情境。也就是说适宜单件、小批生产以及新产品的研发, 缩减了生产准备周期, 省下了大量工艺设备的花销。

利于生产管理现代化

五轴联动加工中心进行加工时, 能够预先精准估计加工时间, 其所运用的刀具、夹具可以开展规范化、现代化管理。五轴联动加工中心运用数字信号与标准代码来作为控制信息, 这易于达成加工信息的标准化, 当前已经与计算机辅助设计与制造（CAD/CAM）有机地结合到一起, 它是现代集成制造技术的基础。

改善劳动条件

在用做五轴联动加工中心进行生产加工之前, 需先将其按照要求调整妥当, 之后输入对应程序, 再启动设备。如此这般, 机床便能够自行持续进行加工, 一直到加工完毕。而为保障加工过程流畅, 操作者通常有对程序的输入操作, 对程序的编辑工作 , 对零件的装卸行为, 对刀具的准备事宜, 对加工状态的观测作业, 以及针对零件的检验工作, 这些工作往往劳动强度较大。
