一种多功能果园升降作业平台的制作方法

此技术所关联的领域是果园升降作业平台的范畴, 确切来讲是一种具备多种功能的果园升降作业平台。

背景技术：

1、种植果树的园地被称作果园, 它也被叫做果木园, 鉴于人们生活水平得以提高以及消费需求持续上升, 我国果树的种植面积持续日益增大, 对于合乎特定规模标准的中等规模并且还要在其之上的果园而言, 果树在整个果园里所占据的面积比例大概为百分之80, 防护林、道路、房屋、选果场景点场地环境等等构成要素在整个果园里所占到的面积比例大概为百分之20；在针对此果园去实施修剪的这一操作行为、施行疏果的这类的操作行为以及举行采摘之类的果园管理日常操作行为的时候步骤当中过程期间情况状况之下环节, 是需要借助使用到升降作业平台的。

2、依据公告号为的中国专利公开了一款多功能果园升降作业平台 , 该实用新型之中 , 两个移动板会带着两个c型挡板做移动 , 借此能够对于该工作台的工作面积予以调节 , 进而使得该设备的实用性得到了提高。

3、就上述公开的专利内容而言, 设有升降台, 如此工作人员能站在升降台上采摘果子, 并且升降台上设有收集框, 用以把采摘下的果子放置到收集框内, 然而收集框置于升降台上后不易被限位, 而且果园地形不平整, 致使作业平台在果园里移动时会产生颠簸, 进而使得果篮出现移动, 于是果篮之间有可能发生碰撞, 结果就是会影响果子的收集成效。

技术实现思路

1、基于这个情况, 本实用新型有着这样一个目的, 那就是提供一种具备多种功能的果园升降作业平台, 用来解决这样一个技术问题, 也就是当作业平台在果园里面进行移动的时候, 会出现颠簸的状况, 进而致使升降台上放置的果篮发生移动。

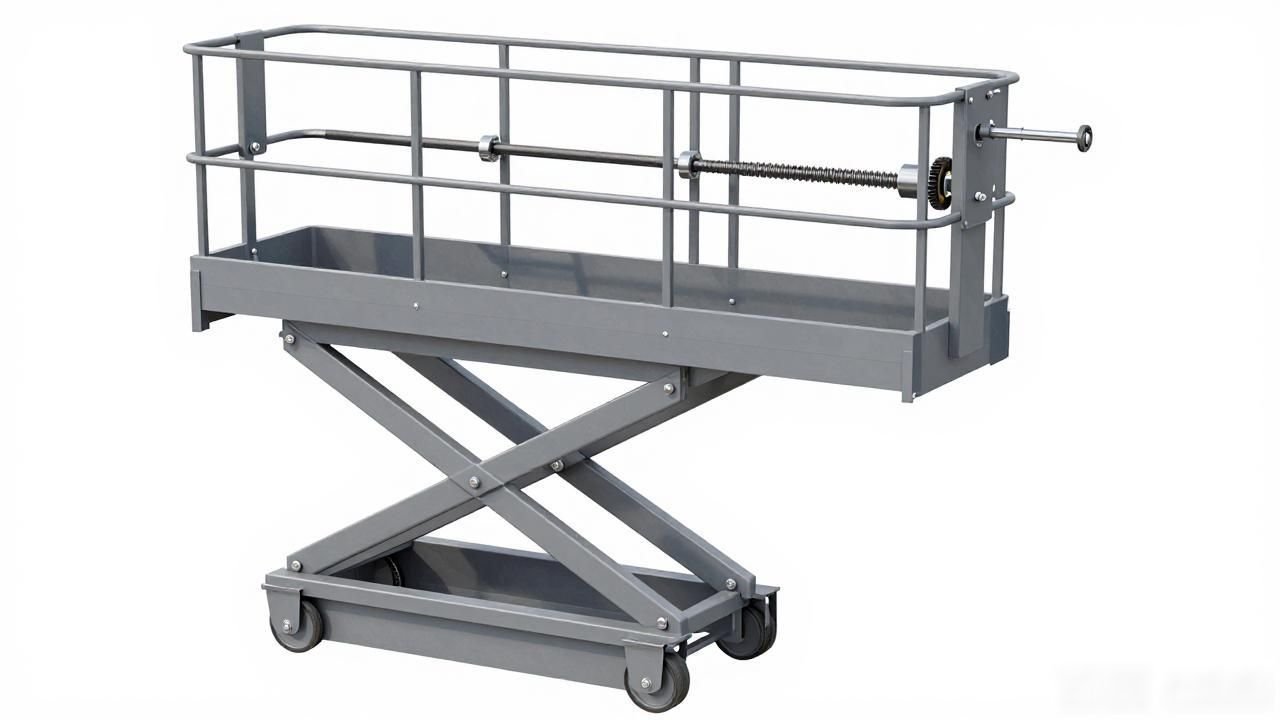

2、为的是达成上述目的, 本实用新型给出如下技术方案: 有着一种多功能果园升降作业平台 , 它包含底盘 , 底盘的顶部安装了剪叉式升降机 , 剪叉式升降机的顶部装着升降台 , 而升降台顶部两侧都安装了侧护栏 , 并且升降台的内部设置有夹持组件 , 夹持组件内有开设在升降台内部的多个空腔 , 还有开设在升降台顶部的多个通口 , 空腔的内部借助轴承连接着双向丝杆 , 双向丝杆的外壁套有两个螺纹座 , 而且双向丝杆的一端伸展至升降台的外部并安装了从动齿轮 , 通口的内部卡着第二顶板 , 第二顶板的顶部固定有固定板 , 同时第二顶板的底部与螺纹座之间转动连接了拉板 , 固定板上螺纹连接着螺纹柱 , 螺纹柱的一端经由轴承连接有夹板 , 并且螺纹柱的另一端安置有旋钮。

3、借助采用上述所提及的技术方案, 便利工作人员能够借助旋钮来转动螺纹柱, 致使螺纹柱产生移动进而带动夹板移动, 以此来实现调整夹板位置的目的。

4、进一步而言, 所述固定板的顶部存在着被固定的第一顶板, 此第一顶板以及第二顶板, 二者都与通口呈现出相适配的状况。

5、历经采用上述提及的技术实施方案达成的状况, 一旦第一顶板或者第二顶板被移送进入通口之中, 便能够实施对通口的遮蔽封堵之举。

6、并且, 在那侧栏杆里面, 安装了好多防护板, 那个夹持部件, 还包含通过轴承装在防护板上的转轴, 以及装在防护板一侧面的防护罩, 转轴的一头, 装着主动齿轮, 转轴的另一头, 连着转盘。

7、达成上述技术方案的采用, 使得工作人员借助转盘转动, 进而在这个转动当中, 转轴伴随转盘转动得以被使动, 此转轴会促成主动齿轮运转, 最终实现主动齿轮的转动。

8、进一步而言, 防护板的另一侧开设有凹槽。转盘是位于凹槽内部的。并且, 转盘的一侧固定有转柄。

9、通过采用上述技术方案，工作人员可通过转柄转动转盘。

10、再者, 存在这样一种情况, 有着主动齿轮, 它与从动齿轮存在相啮合的状况, 并且, 此主动齿轮以及从动齿轮, 二者都是处于防护罩的内在部分里的。

11、选用上述这般的技术方案去实施, 一旦主动齿轮转动向某个方向, 它就会促使从动齿轮顺势开启转动模式, 进而引动双向丝杆开始转圈, 最终带动螺纹座产生位移。

12、更进一步来说, 在所述空腔之内, 其内部两侧的位置, 都开设了第一限位槽, 于这个第一限位槽的内部, 设置有第一限位块, 并且, 第一限位块的一侧, 与第二顶板是固定连接的。

13、借助采用上述提及的技术方案, 当第二顶板产生移动之际, 它就会促使第一限位块于第一限位槽内部作滑动动作, 如此一来, 便能够提升第二顶板移动期间所具备的稳定性。

14、并且, 在所述空腔内部的下方位置开设有第二限位槽, 而且在第二限位槽的内部设置有第二限位块, 第二限位块的顶部是以固定连接的方式与螺纹座的底部相连。

15、利用采取上述提及的技术方案之时, 一旦螺纹座产生移动，那么它便会促使第二限位块于第二限位槽内部进行滑动, 凭借此进而提升螺纹座移动之际的稳定性, 以此防止螺纹座出现转动。

16、进一步的，所述底盘的两侧均设有履带式行走装置。

17、凭借运用上述那些技术方案, 履带式行走装置的安置使得作业平台的移动变得便利。

18、甚至更进一层来说, 在那两个被提及的侧护栏之间呢, 各自分别都安装上了前护栏以及后护栏。

19、采取上述提及的技术方案, 侧护栏做出设置, 前护栏做出设置, 后护栏亦做出设置, 如此情形下, 能够对工作人员起到防护作用, 防止工作人员从升降台上意外掉落, 从而保障工作人员安全。

20、进而, 在所述夹板的一侧, 存在通过某种特定方式固定的橡胶垫, 再看另一侧, 在所述夹板上安装的用来充当特定作用的限位杆, 是设有相应特征使其能够贯穿固定板被安装上去的。

21、凭借运用上述提及的技术方案, 当夹板产生移动之际, 它将就会促使限位杆产生移动, 进而能够针对夹板实施导向操作, 以此提升夹板在移动过程当中的稳定性。

22、综上所述，本实用新型主要具有以下有益效果：

23、1、本实用新型设置了夹持组件, 当要对收集框进行夹持限位时, 工作人员把收集框放置于两个夹板之间，接着通过转盘转动转轴, 转轴带动主动齿轮转动, 主动齿轮带动从动齿轮转动, 从动齿轮带动双向丝杆转动, 双向丝杆带动两个螺纹座移动，螺纹座推动拉板转动, 拉板推动第二顶板上移, 这时第一顶板和夹板通过通口移出, 当夹板完全移出后第二顶板遮挡通口, 然后工作人员转动螺纹柱, 螺纹柱移动并带动夹板移动, 这般夹板就能对收集框进行夹持限位, 防止收集框随意移动, 提升收集框放置在升降台上的稳定性。

24、2、本实用新型设置了第一顶板, 还设置了第二顶板, 当第一顶板处于通口内部的时候, 或者第二顶板处于通口内部的时候, 能够对通口予以遮挡, 进而可以防止外部杂质经由通口掉落至空腔内部, 又设置了限位杆, 能够对夹板起到导向作用, 避免夹板随着螺纹柱转动, 由此提高对夹板位置的调整效率。

25、3、本实用新型, 设置了第一限位块与第一限位槽, 当第二顶板移动的时候, 它会致使第一限位块在第一限位槽内部滑动, 从而提高第二顶板移动时的稳定性, 还设置了第二限位块与第二限位槽, 当螺纹座移动时, 它会带动第二限位块在第二限位槽内部滑动, 进而提升螺纹座移动时的稳定性, 防止螺纹座转动。

技术特征：

1.有一种多功能果园升降作业平台, 它包括底盘（1）, 其特征在于这些方面: 底盘（1）的顶部安装着剪叉式升降机（3）, 剪叉式升降机（3）的顶部安装了升降台（4）, 升降台（4）的顶部两侧都安装了侧护栏（5）, 升降台（4）的内部设有夹持组件（9）, 夹持组件（9）要知道包括这些: 有开设在升降台（4）内部的多个空腔（901）, 一同配套的, 还有开设在升降台（4）顶部的多个通口（902）, 其中, 空腔（901）的内部通过轴承连接着双向丝杆（912）, 而且, 双向丝杆（912）的外壁套着两个螺纹座（914）, 并且, 双向丝杆（912）的一端延伸到升降台（4）的外部还安装有从动齿轮（917）, 通口（902）的内部卡着个第二顶板（908）, 第二顶板（908）的顶部固定有固定板（904）, 并且, 第二顶板（908）的底部与螺纹座（914）之间转动连接着拉板（913）, 固定板（904）上螺纹 着螺纹柱（906）, 且, 螺纹柱（906）的一端通过轴承连接着夹板（905）, 然后, 螺纹柱（906）的另一端安装有旋钮。

2.一种多功能果园升降作业平台，它是根据权利要求1所述的, 其具有这样的特征, 固定板904的顶部固定着第一顶板903, 第一顶板903与通口902相适配, 第二顶板908也与通口902相适配。

3.对于权利要求1中所讲的一种多功能果园升降作业平台而言,其具备这样的特征:位于侧护栏（5）之内,安装着多个防护板（8）,夹持组件（9）里也有借助轴承安装在防护板（8）之上的转轴（919｝,以及安装在防护板（8）一侧的防护罩（920）,转轴（919）的一端装设着主动齿轮（918）,而转轴（919)的另一端连接着转盘（909）。

4.依照权利要求3所讲述的一种具备多种功能的果园升降作业平台, 其特别之处在于, 防护板（8）的另一侧面还存在开设的凹槽, 处于凹槽之内的是转盘（909）, 转盘（909）的一侧稳稳固定着转柄。

5.依据权利要求3所阐述的一种具备多种功能的果园升降作业平台, 其特点在于: 主动齿轮918跟从动齿轮917相互啮合, 主动齿轮918以及从动齿轮917都处于防护罩920的内部。

6.有一种多功能果园升降作业平台, 它是根据权利要求1所述的, 其具备这样的特征: 在所述空腔的内部两侧, 都开设有第一限位槽, 处于所述第一限位槽的内部, 设置有第一限位块, 并且, 第一限位块的一侧, 与第二顶板固定连接。

7.一种多功能果园升降作业平台, 它属于权利要求 1 里提到的那种。此平台有个特点是, 在其空腔内部的下方位置, 开设有第二限位槽, 并且在这个第二限位槽的内部, 设置有第二限位块, 而这个第二限位块的顶部, 跟螺纹座的底部是固定连接着的。

8.有关权利要求1所讲述的那种具备多种功能的果园升降作业平台, 其特别之处在于, 底盘（1）的两边, 每一边都设置有履带式行走装置（2）。

9.按照权利要求一所说的那种具备多种功能的果园做升降作业运用的平台, 其特别之处在于: 有两个侧护栏, 在这两个侧护栏之间, 则是分别进行了安装操作, 被安装的是前护栏以及后护栏。

10.一种多功能果园升降作业平台, 依据权利要求1阐述, 其具备这样的特征, 即夹板905的一侧被固定上了橡胶垫, 并且夹板905的另一侧安装了限位杆907, 而限位杆907贯穿了固定板904。

技术总结

有一种多功能果园升降作业平台被本技术公开了, 其涉及果园升降作业平台领域, 本技术涵盖底盘, 底盘的顶部设置装有剪叉式升降机, 置于剪叉式升降机顶部的是升降作业平台 , 而剪叉式升降机的顶部安装有升降台。本技术设有夹持组件, 要对收集框夹持限位时, 工作人员把收集框放于两个夹板间, 然后通过转盘转动转轴, 使其带动主动齿轮转动, 再带动从动齿轮转动, 进而带动双向丝杆转动, 接着带动两个螺纹座移动, 螺纹座推动拉板转动, 拉板推动第二顶板上移, 这时第一顶板和夹板经通口移出, 夹板完全移出后第二顶板遮挡通口, 之后工作人员转动螺纹柱, 让螺纹柱移动并带动夹板移动, 以此使得夹板能对收集框夹持限位, 防止收集框随意移动。

技术研发人员：俞少徽,徐鹏

受保护的技术使用者：南京北恒智能装备有限公司

技术研发日：

技术公布日：2026/4/13
