钢结构焊接变形与控制矫正

连接钢结构普遍会采用焊接方式, 并且针对一些重要焊缝通常都会采用全熔透焊接形式。金属在进行焊接的时候, 于局部加热、熔化的这个过程当中, 加热区域的金属跟周边的母材温度存在很大差异, 进而产生焊接过程里的瞬时应力。

在冷却到原本温度之后, 对于整体接头区域而言, 焊缝那儿以及近缝区域的拉应力区域, 和母材方面在压应力区域的数值达成了平衡, 如此一来, 便产生出了结构自身的焊接残余应力。

这个时候, 于焊接应力所施加的作用之下, 焊接件的结构出现了多样型态的变形, 残余应力的呈现与变形的生成是处于互相转化的情况之中, 若能够明晰变形的规律, 那么便不容易在其中找寻不到防止减小以及矫正变形的方式及办法了。

一、焊接变形的形式与原因

钢结构焊接之后所出现的那种变形大体上能够被划分成两种情形, 也就是整体结构方面的变形以及结构局部位置的变形。整体结构的变形涵盖了结构的纵向以及横向的缩短还有弯曲（也就是翘曲）的状况。局部变形呈现出凸弯、波浪形、角变形等诸多不同的形态。

1.1变形常见基本形式

有几种常见焊接变形基本形式如下, 板材坡口对焊后, 会产生长度缩短, 也就是纵向收缩, 以及宽度变窄, 也就是横向收缩的变形, 板材坡口对接施焊后, 会产生角变形。

焊后, 构件存在角变形, 其沿构件纵轴方向的数值不一样, 并且, 构件的翼缘与腹板的纵向收缩并非一致, 基于此形成了扭曲变形。

薄板焊接之后, 母材受压的应力区, 因失稳促使板面生成翘曲, 进而形成波浪变形。由于焊缝的纵向收缩以及横向收缩, 相对于构件的中和轴而言不对称, 由此引发构件的整体弯曲, 这种变形就是弯曲变形。

这些变形属于基本的变形形式, 各种各样复杂的结构变形, 是这些基本变形的发展, 是这些基本变形的转化, 是这些基本变形的综合。

1.2焊接变形的原因

对于焊件而言, 在焊接进程当中, 对其实施了局部的、并非均匀的热度施加, 这乃是致使焊接应力以及变形生成的缘由。在开展焊接操作的时候, 焊缝以及焊缝附近受热区域的金属出现膨胀现象。因为四周相对较冷的金属对这种膨胀形成阻碍, 所以在焊接区域内部就产生了压缩应力以及塑性收缩变形, 进而出现了不同程度的横向以及纵向收缩情况。鉴于这两个方向的收缩态势, 最终造成了焊接结构呈现出各种各样的变形。

二、影响焊接结构变形的因素

因素较多会对焊接变形量造成影响, 有时某个相同因素, 针对纵向变形、横向变形以及角变形, 会拿出相反的影响表现。要全面剖析出各因素对各种变形呈现怎样的影响, 去熟练掌握其影响会遵循的规律, 这属于采取合理举措控制变形的基础条件。不走此路的话, 就很难达成想要的效果。

1）焊缝截面积存在影响, 焊缝截面积定义为熔合线范围内的那块金属面积, 焊缝面积跟冷却时由于收缩所引发的塑性变形量有关, 是面积愈大那变形量（由收缩所致的塑性的那种变形量哦）也就越大这一情况。

2）焊接热输入会产生影响: 通常状况里, 当热输入多的时候, 被加热的高温区范畴大, 冷却的速度迟缓, 令接头的塑性变形区变大, 不管是对于纵向、横向还是角变形, 都存在变形增大的作用。然而在表面堆焊那时候, 当热输入增大到一定程度之际, 因整个板厚的温度趋向接近, 所以即便热输入持续增大, 但角变形不会再增大, 反倒有所减低。

3）对于工件而言, 存在预热这一情况, 还有层间温度会产生影响, 预热温度越高, 层间温度越高, 这就等同于热输入增加, 进而致使冷却速度减缓, 最终使得收缩变形加大。

4）焊接方法有着影响, 在建筑钢结构焊接常用的那几种方法里, 处于除外电渣焊之情况, 埋弧焊会让热输入是最大的, 于其他诸如焊缝面积等同样情形里, 收缩变形属于最大。手工电弧焊热输入位于中间, 收缩变形而言比埋弧焊小些。CO2气体保护焊热输入是最小的, 收缩变形响应同样是最小的。

5）焊缝位置对于变形能够产生影响: 因焊缝位置于结构里并非对称, 这种不对称便会引发各式变形。

6）结构的刚性, 对于焊接变形存在着影响, 结构的刚性程度大小怎样, 主要呢依从结构的形状以及其截面的大小来决定, 刚性为较小状态那部分结构, 焊接之后呈现出非常大的变形结果, 刚性较大之结构区域, 在焊接完毕的情形下所产生的变形则是趋向于呈现出较小的态势。

7）装配与焊接规范针对焊接变形所产生的影响, 鉴于所采用的装配方法存在差异, 故而对结构的变形同样存在影响, 整体装配完毕之后才进行焊接, 其变形通常要小于边进行装配同时边开展焊接时所产生的变形。

当工程处于焊接时间时, 鉴于各类条件以及诸多因素共同进行作用, 此时焊接残余变形所呈现的规律具备相当大的复杂性, 而知晓每个因素单独发挥作用所产生的影响, 有利于针对工程实际存在的具体情形开展详尽的综合解析。

三、防止和减少结构变形的措施

1）对于焊缝截面积进行减小, 要在能够获取到完好且不存在超标缺陷的焊缝这个前提背景之下, 尽可能地采取较小的坡口尺寸, 这里所说的坡口尺寸涵盖角度以及间隙这两个方面。

2）针对屈服强度处于其之下, 淬硬性并不强的钢材, 采用较小的热输入, 尽可能不进行预热, 或者适当降低预热温度以及层间温度；优先选用热输入较小的焊接方法, 像CO2气体保护焊。

3）厚板焊接尽可能采用多层焊代替单层焊。

4）进行双面均可焊接操作之际, 需采用双面对称坡口, 且在多层焊之时, 应采用与构件中和轴对称的焊接顺序, 情形如下图2所示。

图2：用双面坡口对称焊接顺序减小角变形

5）T形接头板厚较大时采用开坡口角对接焊缝，见图3：

图3：T形接头板厚较大时采用开坡口角对接焊缝

6）角变形可通过焊前反变形方法来控制, 在焊后, 这种方法是生产里极为常见的一种, 并且要预先对焊件做出基本抵消（补偿）。

通过焊后弯曲的反变形这种方式, 以此来达成防止焊后出现变形的目的。表1所呈现的是箱形柱焊接前反变形的参考数值, 图4所展示的是H型钢焊接前反变形的参考数值, 情况就是这样。

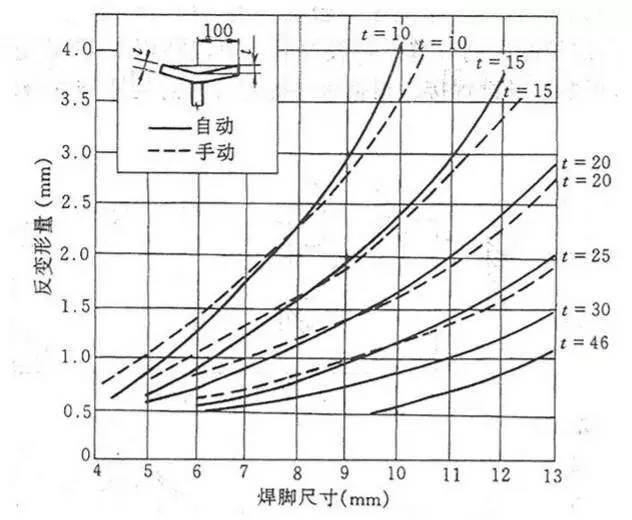

图4 H形钢焊接前翼缘的反变形量参考值

7）刚性固定法, 也就是强制法。在实际制作当中, 对于刚性大的构件, 焊后变形相对较少, 而对于刚性小的构件, 可在焊前增强构件刚性, 如此焊后变形也会相应减小。采用这种方法时, 必须要等焊接冷却之后, 才能够把夹具和支撑卸去, 常见的几种方法有夹具法, 还有支撑法, 以及胎具法, 临时固定法（像是焊钉固定和压紧固定法）, 定位焊接法。

8）一种方法叫做锤击焊缝法, 这种方法主要是适用于薄板的焊接, 有个情况是当薄板的焊缝以及其热影响区, 还没有完全达到冷却状态的时候, 就要立刻对该区域展开锤击行动, 如果针对于厚板的话, 就需要利用风枪去进行敲击操作了。

9）采用构件预留长度法补偿焊缝纵向收缩变形。

10）设计之时, 需尽力削减焊缝的数量, 以及减小焊缝的尺寸, 要合理地安置焊缝。除了要防止焊缝密集之外, 还得让焊缝位置尽可能挨近构件的中和轴, 一并使焊缝的布置配合构件中。

和轴相对称。

11）合理挑选焊接顺序, 于钢结构内部同时存有对接焊缝与角焊缝之际, 依照原则而言, 需先实施对接焊缝的焊接操作, 随后再去焊接角焊缝操作, 针对十字型焊缝以及T字型焊缝, 更务必要采用恰当的顺序, 以此防止焊接应力集中现象出现为目的，进而保障接头焊接质量处于良好状态下, 运用的焊接方式采取对称于整个钢结构的中和轴心的形式以及采取从中间朝着两段方向进行焊接的形式, 对于减少变形而言具备极为有利的效果, 针对钢结构里面强度要求较高的重要部位开展焊接工作时, 应当尽可能让接头能够实现自由收缩状态运作, 而不必受到其他阻碍约束。

四、焊接变形的焊后矫正方法

为了符合设计、规范所提出的要求, 出现了焊接变形的焊接结构构件是一定要进行矫正的, 换个角度去解释, 这种矫正实际上都是想法子造成新的变形用以补偿或者抵消已经发生的变形。在施工生产期间, 最常被使用的焊后残余变形的矫正方法能够划分成施力矫正、加热矫正以及这两种方法结合起来运用这几种情况。

4.1施力矫正法

进行施力矫正时, 一般会借助千斤顶来完成, 或者利用螺旋加力器来达成, 又或者通过辊压矫正机来实现, 甚至是在大型压力机上予以完成。

4.2加热矫正法

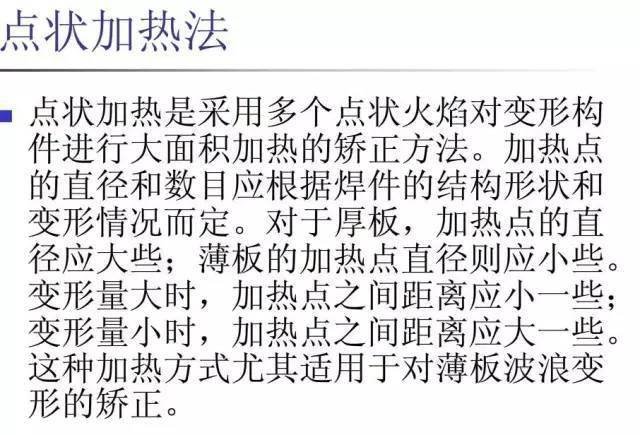

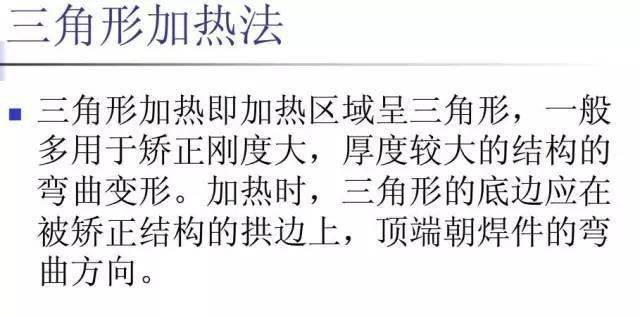

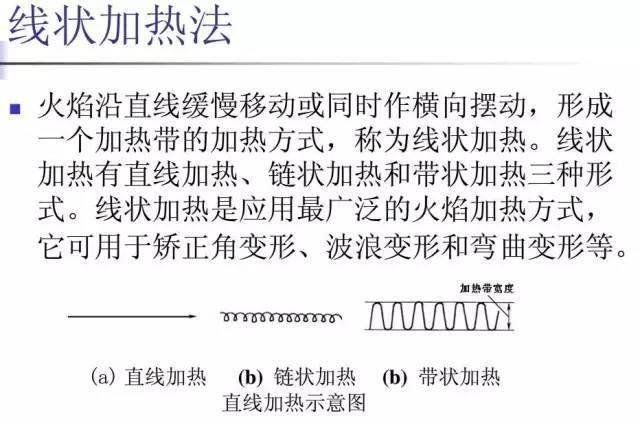

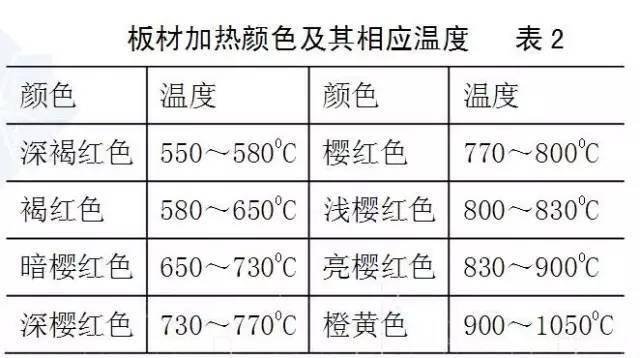

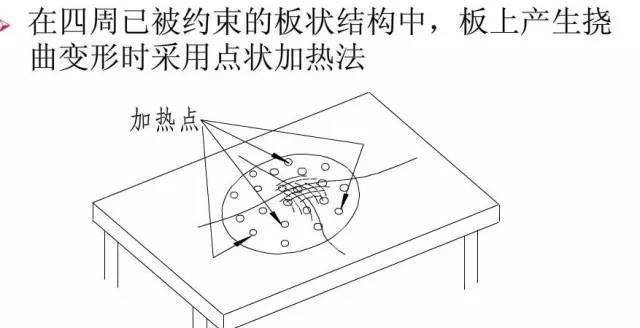

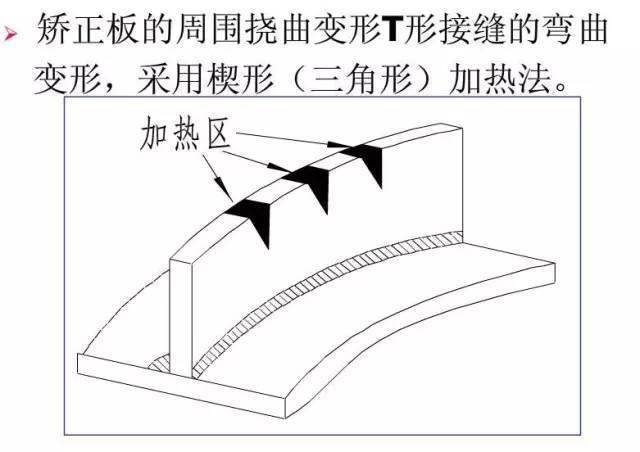

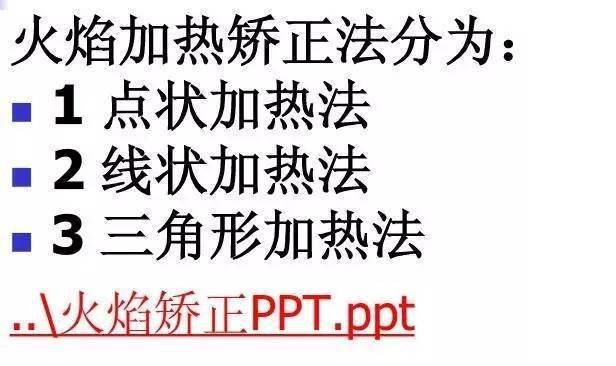

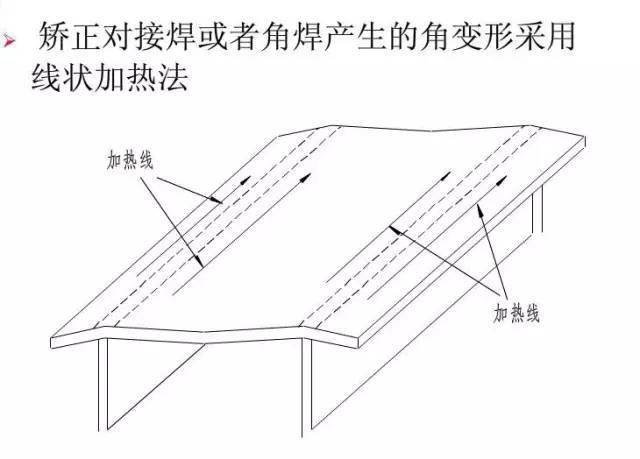

借助不均匀的加热, 让结构获取反向的变形, 以此补偿大概抵消原本的焊接变形, 加热矫正法的加热方式能划分成点状加热, 线状加热, 三角形加热, 加热矫正能够消除好多施力矫正没办法处理的变形, 把握火焰局部加热致使的变形的规律是开展好矫正的重点, 判定火焰矫正效果主要依靠加热的位置以及加热温度, 低碳钢以及普通合金的焊接结构通常选用650～8000C的加热温度, 一般不适合超过9000C；参见表2运用各种颜色能够判别温度范围。

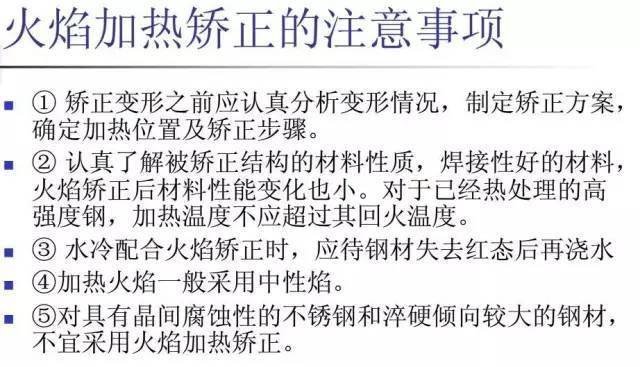

在运用加热矫正之际, 为了提升矫正成效, 也能够在加热进程当中施加外力来矫正。对于火焰矫正来说, 加热点的冷却存在两种方式, 那就是自然冷却以及水冷却。采用水火矫正法能够让结构矫正收获较快效果, 并且能够让矫正量比自然冷却的矫正量更大。比如说矫正大截面的H型钢。
