工艺过程卡片及工序卡片

25. 第6项的内容是工艺过程卡片。

工艺过程卡片的划分是以工序为前提的, 其内容是对模具以及模具零部件在加工与装配方面的具体步骤进行简要的描述。

通过阅读这份卡片, 我们可以清楚地知晓在模具制造环节中究竟经历了哪些工艺流程, 并且还能掌握各个工序的具体事项, 这些事项涵盖了所使用的生产设备、配套使用的工装夹具, 以及对每个环节耗时所设定的标准定额。

鉴于上述情况, 生产准备工作需要依赖过程卡片来开展, 生产计划的编制需要依靠它, 组织生产活动同样也是以它为基准的, 因此可以明确的是, 在整个模具制造体系里, 过程卡片扮演着核心角色, 属于最主要的那一种工艺技术文件。

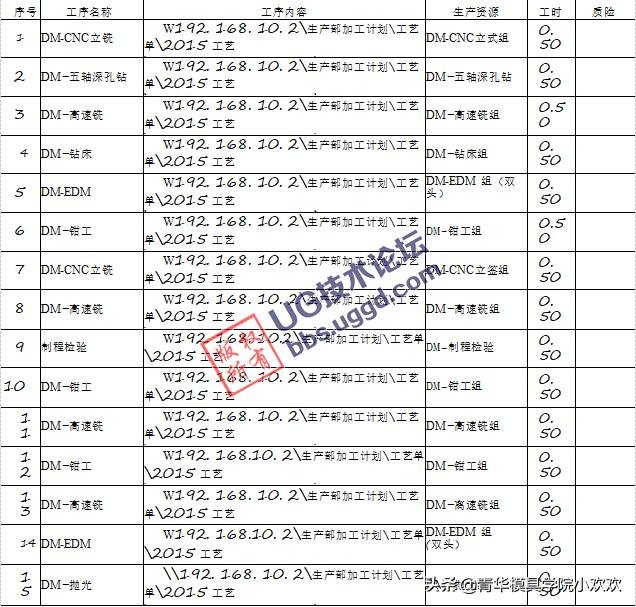

工艺过程卡片究竟应该采用什么样的格式,又具体包含哪些内容, 大家可以通过查看表25-2以及表25-3来得知。

关于这个卡片的填写任务而言, 目前需要去填写的内容具体如下所示。

需要明确零件的具体名称还有对应的编号, 同时也得给出模具的名称以及它相应的编号。

该部分需要明确写出材料的名称, 同时还需要提供毛坯的尺寸信息以及对应的件数。

工序的次序, 机号, 工种, 计划定额工时以及实做工时。

制造者是谁, 检验的结果又是什么。

由工艺员记录具体的年、月、日, 并且还要把对于这一项质量判断所得到最终结果记录下来。

25.这一条目涉及的是关于工艺卡片的相关内容。

工艺卡片这个文件, 是把这个整个加工制作的过程, 都拿出来进行一个详细的说明, 而且, 它是按照一个一个的工艺步骤或者说工序, 就是单位来作为依据写出来的。

工艺卡片是那种为了模具本身或者是模具零部件里面的某一个具体的加工步骤而专门制定的文件, 它就是把工序当成是一个单独的单位来划分的, 它会非常详细地去说明在某个特定的加工阶段里, 每一个步骤的编号是什么, 名称叫什么, 具体要做什么事情, 还有需要用到哪些参数、什么样的设备、用什么工具以及操作人员应该遵守的那些要求。

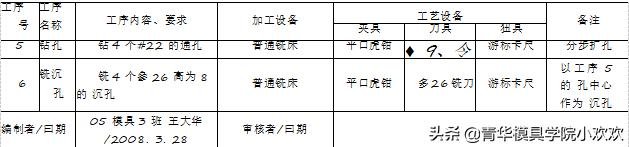

工艺卡片的文件格式的相关情况, 大家可以参见表25-4。

在制造精密模具以及中大型模具的时候, 需要先编制工艺过程卡片, 然后在此基础之上再去编制工艺卡片, 这样做是为了保证协作加工质量, 因为它是重要的工艺文件。

第一步是中大型注塑模具凹模型腔坯件的加工, 这一步指的是把型腔里绝大部分金属都去掉, 只留下后续粗加工和精加工所需要的余量, 得到的这个就是凹模型的坯件。

第二点, 涉及到精密成型模具里面的凸模和凹模这两个部件, 关于它们所采用的热处理工艺的相关内容。

关于模具的装配工作以及后续的试模环节等事项。

上面的内容, 每一个都是工艺阶段, 这些工艺阶段, 都是由多个工序组合而成的。

复佘S零4零要戔M工工艺专S袼弍S如表25-4所示。表格上面有两个空格, 蹇填写生立仝令号$工亨号t袤垮育沍可: 芎一拜为工步睽序, 第二列为工步致法内容；第三巧今芰弓末或重要工異:: 荖压巧亏堯•:? 豸的说两、技术提示。

正如咱们在表25-5和表25-6中所看到的那样。

25.这是第6小节, 也就是那个编号为3的工序卡片。

工序卡片是在工艺过程卡片和工艺卡片的基础上进行的编制, 它是按每道工序的情况来编制的工艺文件。这份工序卡片对工序简图有说明。它对各工步的加工内容也有说明。它对工艺参数也有说明。它对设备也有说明。它对工艺装备也有说明。它还对操作要求有详细说明。

工序卡片主要是用在批量制造里面。在模具制造工艺规程之中, 一般是不制定工序卡的。这是因为模具制造工艺技术在不断进步, 导致模具凸摸和凹摸在粗加工还有精加工的这些过程, 比如孔加工、槽加工以及型面加工等等, 都趋向于在一次装夹里面就全部完成了, 这样就提高了工艺的集成度。

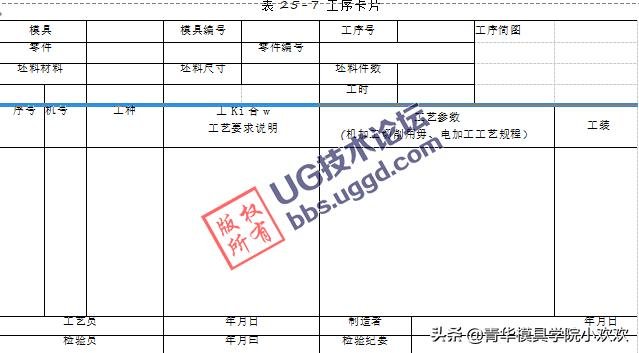

这说明, 编制用于凸模和凹模的NC加工工序卡片以及CNC加工工序卡片, 对于计算工艺参数、确定工艺参数以及规定工艺参数来说非常重要, 这样做的目的是为了在加工过程中保证最终的精度水平。另外, 有关这些工序卡片的具体文件格式情况, 可以参照表25-7来看。

为了编好模具制造工艺规程, 模具企业必须做好以下各项准备工作。

制定并积累模具制造和加工的定额工作, 包括企业生产各种模具时的生产工时统计, 以及材料定额标准、工时定额, 还有工时定额标准这些具体内容。

②一定要把模具的通用化以及标准化这两项工作开展得扎实可靠, 其最终的目的就是为了能够在生产制造的过程中节省下更多的工时。

第三行的工序是按照预先定好的加工顺序来一个一个填写的, 第二列是各道加工的简要说明, 比方说要留下多少余量, 要达到什么样的标准等等, 验收人通常是下一道工序的操作者, 上面这道工序得对下面那道工序负责, 要是下面工序觉得上面工序没按工艺卡片说的那样做好, 是可以拒绝验收的, 在模具加工里面, 一般是不安排专门的检验员专门检查每道工序之间的情况。

工序卡片中的说明文本, 需要去撰写那些最关键的、也是最主要的内容详情, 具体的表现形式可以参考表25-8。
