多轴加工现在已经成了CNC加工厂还有制造商们的首选方案。CNC机床能够做到制作出各种高质量产品的地步, 这些产品是能够满足精密要求的。然而在多轴CNC加工的这个环节当中, 去选择一个合适的机床类型也是非常重要的事情。
这样做的目的是为了确保加工的能力以及成本效益能够到位。本文就是在这里探讨了关于多轴加工的事情。这里还讨论了它的主要类型, 并且分析了它的优势情况, 我们不如现在就赶紧开始吧。
那么, 究竟什么叫做多轴加工呢。
多轴加工, 这种工艺也被大家叫做多坐标联动加工, 它是在以前那种三轴加工的老方法之上, 又增加了旋转轴这一类的新操作。
要是具体拆分来看的话, 在原本那三个通常指代X、Y、Z这三个直线坐标轴的三轴加工基础上面, 只要再多增添一个轴的头数, 这就叫做四轴加工；假如再往下多增加两个轴的数量, 那就构成了我们常说的五轴加工模式；再往更复杂的方向说, 市场上还真存在过车铣结合的那种技术, 其关联的轴数甚至已经高达九个之多, 这类情况也时有发生。

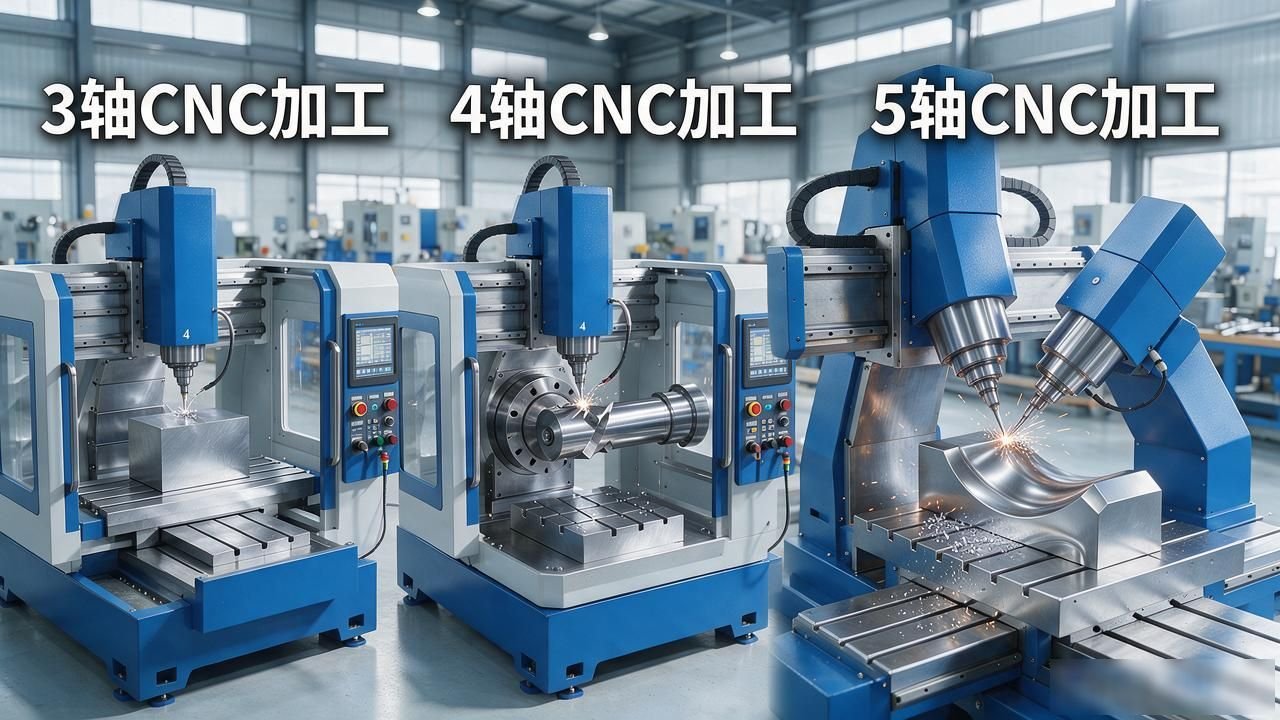

主要的多轴加工类型
存在多种CNC机床, 这些设备的轴数范围是从3轴到12轴变化的。以下就是对多轴机床的主要设置类型进行的介绍。
3轴加工
3轴CNC加工是很多种多轴类型里头那一种, 属于最基础和最常见的。在这样一种加工方式里面, 那个要加工的工件是待在原地不动的, 而那把刀具所在的主轴却能够沿着X、Y、Z三个方向去自由地移动。用3轴的方式来加工那些工件的表面, 其实是处理所有六个面时最简单的那种选择。
咱们得谈谈那个3轴CNC铣床, 这个机器里头, 其实是有这么些东西的, 它包含了一个用来做线性移动的轴, 这个轴一般是Z轴, 主要是拿来调整切削深度的, 除此之外, 它还有俩独立的线性轴, 这两个轴是用来做平面定位用的, 通常叫作X轴和Y轴, 这三个轴是通过机械系统紧紧地链接在一起的, 它们是一起协同工作的, 这样做的目的是为了, 确保那个切削工具能够沿着每一个轴去实现非常精准的移动表现。
具体来讲, X轴和切削工具的运动方向是平行的, 它能让铣削沿着工件的长度方向去进行直线移动以及横跨操作, 并且Y轴是跟切削工具的运动方向保持垂直的状态的, 这样的话, 铣削就能够触及工件的每一个侧面了, 而且Z轴也是跟切削工具的运动方向垂直的, 只是说Z轴主要是用来调整切削工具进入工件的地方的深度的, 以此来实现沿着工件表面进行的精确切割。
4轴加工
4轴CNC加工采用配备四个轴的计算机数控铣床, 来精确制造工件。这些铣床能够在四个不同的方向上灵活地移动刀具, 相较于传统的2轴和3轴机床, 它们展现出更强大的加工能力, 还有更高的精度。
4轴机床精度之所以有了显著提升, 关键的缘由在于它第四个轴所具备的运动特性。这个轴可以让机床在垂直方向上实现旋转操作。这样做的结果是为它提供了具有360度动态特点的全方位加工空间。并且这一切都是不需要依赖于任何特殊夹具装置的情况下完成的。
拿四轴铣削与三轴数控铣床做比对, 四轴铣床靠着它有那个额外的旋转轴, 它不光是在经济性这块更有好处, 并且在加工质量那块也比三轴的好很多, 更确切地说呢, 用四轴铣去加工工件的时候, 它能只凭一次就把工件上那四个面做完全部的加工任务, 完全不需要再去重新安置或固定那个工件, 这样就在相当大程度上减少了在加工过程中容易发生的那些人为的错误, 把整体的加工效率提升了, 也把准确度提高了。
5轴加工
5轴加工是一种非常常用的技术, 同时也是一项高效的多轴减材制造技术, 它的普及率相当高。这种工艺主要依靠一种特殊的机床来完成任务, 这种机床配备了5个轴线。通过这些轴线的配合, 能够将各种各样的原材料进行精确的切割操作, 最终变成大家所需要的形状。
在这些环节里, 机床本身拥有多少个轴线是一个非常重要的因素, 它起到了关键性的作用。因为轴线的数量可以直接决定刀具与工作台在操作时能够朝哪些方向移动, 同时也可以反映出整个系统的灵活程度有多高。
跟那种只能够做三个轴移动的加工作业来比较一下, 采用五个轴进行CNC加工的这类方式, 因为它具备的轴的数量更多, 而且它的功能也显得更加强大一些, 所以它就表现出了一种非常明显的有利之处, 大家也都看得到这一点, 五轴的机床, 它不仅仅是可以在两个不同的平面上面去实现旋转的动作, 与此同时, 它那用来切削的工具, 还能够同时在三个线性的方向上去自由地移动, 正是因为这样一种多方位的运动能力存在, 所以导致使用五轴的CNC铣床来进行操作的时候, 就比较容易去应对那些结构上特别复杂的加工工艺任务了, 从而也就实现了对于切割这样一个过程来讲, 是非常精确没有出错了的一个状态。
在5轴机床里, 这三个线性轴通常会和两个额外的旋转轴搭配使用, 这里说的这两个旋转轴, 分别是A轴以及B轴。然后呢, 大家得明白, A轴是什么意思它是代表绕着X轴做旋转动作的, 那B轴又是什么意思, B轴代表的是绕着Y轴做旋转动作。
但是请注意看, 在一些特殊的机床配置中, 会出现另外一种情况, 就是说可能会拿C轴来替换掉原本的B轴, 那么这时候这个C轴是怎么回事它代表的是绕着Z轴在旋转。
这么一来, 通过这个可以灵活调整的这种轴的排列组合方式, 就能够在5轴加工的过程中, 为大家提供更高水平的一个加工精度, 同时也赋予了设备更强的操作灵活性。
多轴加工的优势
CNC加工车间，同时呢, 还有那些制造商们, 也都能够从多轴加工所提供的许多众多优势里面, 获得利益, 这使得它成为了适合多种应用的理想工艺。以下这些就是其中的某些优势:
把劳动方面的花费给降下去, 让生产所耗费的时间也减少掉。
多轴机床是使用计算机数值控制机床, 它是一种自动化加工过程, 减少了劳动成本, 加工操作中只需很少的人工参与。
在五轴加工里, 零件能够在不需要反复地去调整设置的情况之下被更快地进行加工。同时, 您还能够以一种非常迅捷的方式来制造那些有着复杂设计的零件。这样一来, 产品的上市时间就会得到优化。
其表面的光洁程度是极为优质的。
多轴机床所使用的切削刀具, 一般情况之下会比较短小一些, 同时也具有相当高的机动性能, 这就允许这些刀具能够与被切削的表面保持比较紧密的靠近距离, 当这些数控切削刀具以极高的速度进行移动操作的时候, 可以有效减少在加工过程中所产生的振动现象, 从而让最终加工出来的零件能够获得非常优异的光洁度表现。
那就是说, 零部件的精度要变得更高一点。
因为多轴加工可以做到更精确的切削, 所以做出来的零件精度也就更高了。这些数控铣床的好处是, 它们有能力在只调整一次固定位置的情况下, 去完成复杂零件的制作或者切削表面。
这样一来, 生产和制作这些零件所需要的重新设置工序就变少了, 这样就保证了更高的几何形状方面的准确程度。再者说, 这种做法也把那些有可能引发加工出现错误的人为干预因素给全部去掉了。
延长刀具使用寿命
在传统机床当中, 会使用切削刀具去对工件的材料进行切削作用。这个材料往往会很快出现磨损情况, 从而使得生产周期的时间被延长, 并且让精度变得降低。
不过在多轴数控铣床这里, 因为存在着刀具持续倾斜或者工作台持续倾斜这样的操作, 目的就是为了获得一个完美的切削角度, 所以才导致多轴数控铣床的切削刀具不会迅速出现磨损现象。
此外, 针对多轴机床进行编程工作。利用每个刀片不同侧面的特性来进行切削操作。目的是为了确保切削刀具能够具备更好的耐用性表现。
生产复杂形状
由于具备额外的那些运动轴以及那个额外的轴向, 多轴机床能够允许制造厂商去平稳地加工那些属于复杂角度的地方, 以及那些弧形的曲面。
在机械师必须要借助于特殊的夹具这个前提下, 他们才可以为传统的三轴机床来构建出复杂的形状。可是呢, 多轴机床所拥有的那种灵活性, 是有助于使得关于复杂设计方面的生产工作变得更加高效起来的。
关于三轴加工中心、四轴加工中心以及五轴加工中心, 它们三者之间到底存在着什么样的具体区别呢?
搞清楚多轴CNC加工的难点和要点, 这一点是非常重要的, 它能够帮助咱们在成本、产品质量还有加工时间这些方面, 找到一个平衡点。
在比较3轴、4轴和5轴的加工能力时, 尽管5轴数控加工比4轴数控加工更有效, 尽管它也比3轴数控加工更有效, 但它并不总是适合所有产品。
同样地, 并不是所有适用于三轴加工的产品同样适用于五轴加工。如果那些原本可以通过三轴加工来处理的产品被强行改用五轴加工的方式进行处理, 那么其生产成本将会出现急剧增加的情况。
弄清楚这些加工过程相互之间有什么区别, 能够帮助到您, 让您为产品去挑选出最适合的加工方式, 同时不会让那些关键的参数受到损没有保证。以下是关于这些多轴加工它们彼此之间所存在的差异的具体说明:
精度
3轴数控加工拥有很好的精确度, 但是, 当需要加工复杂工件的时候, 就要重新定位了, 这就存在产生误差的可能性。可是呢, 针对大多数应用来说, 这种误差范围其实是非常微不足道的。然而, 即便只是一点点微小的偏差, 也可能会对航空航天行业的应用造成麻烦, 也会给电子行业的应用造成麻烦。
在这个时间点, 那些4轴机床和5轴机床, 基本上是不需要重新去定位工件的, 所以呢, 它们几乎不会像在使用3轴进行加工的时候那样, 产生那种偏差和误差, 这些4轴数控机床以及5轴数控机床, 完全可以在一个夹具上面, 直接朝着工件的多个平面或者位置方向, 去添加上相关的特征。
工作原理
所有CNC加工的工作原理都是基本相同的, 计算机数值控制的切削刀具会在工件材料周围旋转, 以便完成那一些所需的切割作业, 并且G代码或者是M代码会负责对数控机床中的切削刀具进行指挥, 让切削刀具相对于工件产生出一定的运动来。
然而, 能够围绕不同的平面进行旋转, 这一个特点明确地指示出了3轴机床、4轴机床以及5轴机床之间的差别所在。5轴的数控机床和4轴的数控机床, 它们都能够允许沿着另外的某一个轴来进行旋转或者移动到对应的部位, 通过这样的操作方式, 就可以针对拥有复杂几何形状的产品实施加工处理。
成本
成本是3轴、4轴和5轴加工之间差异的一个显著的因素。通常来说, 3轴机床是购买和维护方面比较经济的选择。与此同时呢, 4轴和5轴机床的技术更加先进, 并且功能也得到了增强, 而机床的价格相对还是比较高的。
