非標準部品の加工と見積もり（第5章）

これまでの章では、自動化部品の鉄製部品の素材価格について検討してきましたが、続いて、鉄製部品におけるガントリー型部品の価格について検討していきます。

「龍門材」とは何かについて、このテーマを中心に考察してみたい。国内ではCNCフライス盤大まかな分類としては、非金属の加工に使用される精彫機やフライス盤、精密加工用のCNC工作機械「北京精彫」、さらにアルミニウム部品の加工に使用される550型CNCフライス盤（通称「小黄機」）、そして長さ800mm、幅500mm、ストローク850mmのCNCフライス盤などがあります。さらに、1.3メートルを超えるCNC工作機械はすべて当社では総称して「門型フライス盤」と呼んでおり、門型フライス盤は1.3メートル、2メートル、3メートルに分類され、さらには6メートルや10メートルのものまで存在します。ガントリーフライスの加工料金は、機械のサイズが大きくなるにつれて高くなります。これまでの経験からまとめると、1.3mのガントリーフライスの加工料金は1時間あたり100元、2メートルのものは1時間あたり200～230元、3メートルのものは1時間あたり270～300元といった具合です。ここまでお話しすれば、皆様もご理解いただけたかと思います。いわゆる「ガントリー材」とは、ガントリーフライス盤で加工されたA3サイズの無地板のことです。ガントリー材の納入時、その長さ・幅・高さの寸法は±0.4mm、平面度は±0.15mmを保証できます。では、その材料費はどのように計算すればよいのでしょうか？例を挙げて見てみましょう：

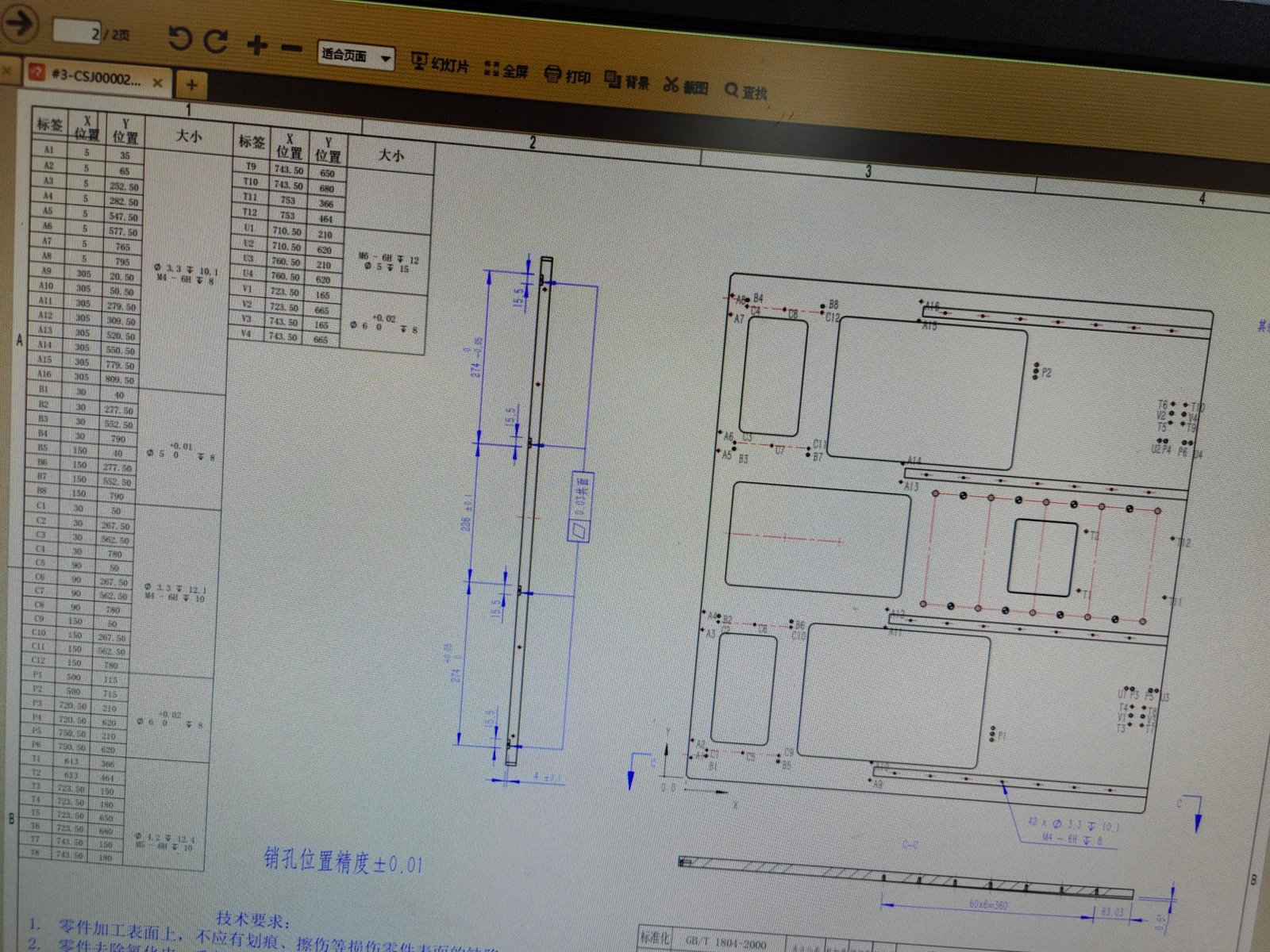

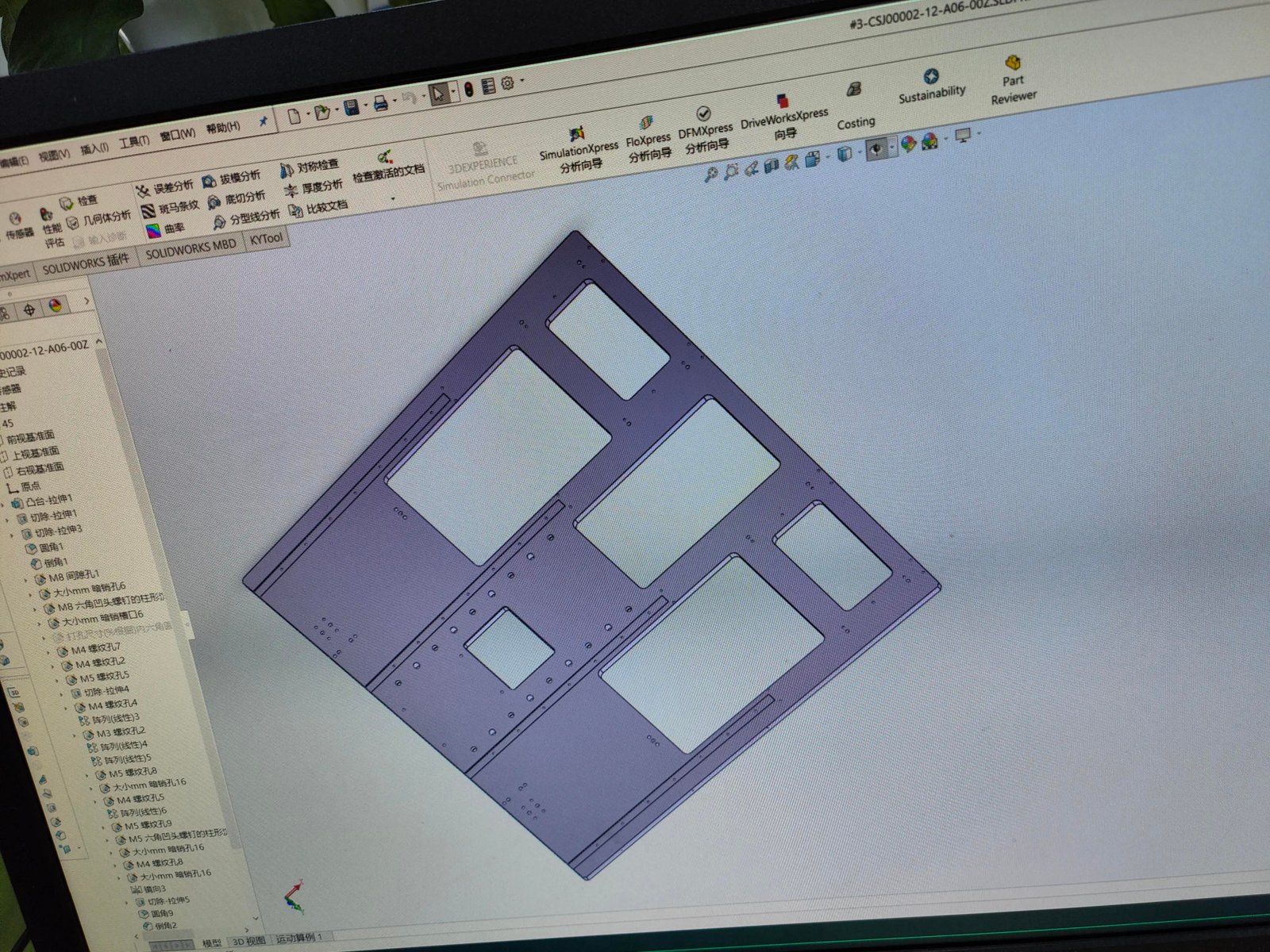

「サイドパネル」と呼ばれる自動加工用部品があり、材質はA3のゲート材で、具体的な寸法は830mm×768mm×17mmです。A3の密度は0.025g/cm³です。現在、45#、Q235、A3といった数種類の素材および冷間引抜鋼材がありますが、これらを市場平均価格である1kgあたり5.5元で計算します。部品加工に先立ち、当社のプログラミングエンジニアはA3のゲート材を加工する予定であり、加工後の寸法は830.3×768.3×17.4となります。材料費Xは835×773×23×0.55で、結果は640.9元となります。費用が発生する状況は、材料サプライヤーが素材を切断した後、それを830.3×768.3×17.4の寸法を持つゲート材に加工する場合です。この場合に発生する費用は（（835×773）÷120）であり、その結果は77.4元となる。したがって、A3ゲート材の購入に必要な実際のコストはXであり、これは640.9に77.4を加えた718.4元となる。

次に、側面板の加工費の算出方法について説明します。この計算方法によると、寸法が830×768×17の側面板は、1.3メートルの門型フライス盤と大型研削盤を組み合わせて加工されます。このうち、側板に開ける一連の穴（長方形溝、ガイド溝、ねじ穴、ピン穴、皿穴、側面ねじ穴など）の加工に加え、外形を光沢仕上げにするための工程時間は、およそ1.5時間かかります。門型フライス盤での加工が完了し、機械から取り出した後、後工程へ移り、バリ取り、タップ加工、面取りなどの作業が行われます。これにはさらに1時間かかります。さらに、取付時間30分および品質検査時間10分を加えると、加工費用は次のように計算される。2×100＋1×50＋8.3で、結果は258.3元となる。一方、大型水研削の加工費用は以下の通り計算されます。830×768×150÷ある数値＝95.6元、現在、大型水研削の相場価格は1平方mmあたり300元ですが、もちろん機械のストロークに基づいて価格を設定することも可能です。1メートルの大型水研削は1平方mmあたり80元、2メートルは150元、3メートルは300元となります。相場単価はあくまで参考基準として、見積もりを行う際は、部品の加工難易度を十分に考慮して調整を行う必要があります。側板の加工費用の合計は、258.3元＋95.6元＝353.9元となります。

次に、側板について表面処理費用について検討すると、ゲート型大型パネルの費用は平方メートル単位で計算され、具体的には1平方メートルあたり400元となります。したがって、側面パネルのメッキ費用は、X830×768×400÷で計算すると254元となります。

最後に、管理プロセスから生じる費用について触れておきます。これは実質的に管理費に相当し、通常、管理費の計算式は「X＝（材料費＋加工費＋表面処理費）×0.07」となります。

ここまで議論してきたので、皆さん、龍門材の見積もりの出し方がお分かりいただけたかと思います。つまり、Xは（括弧内の材料費＋加工費＋表面処理費）に1.07を掛けた値となります。つまり、側板の見積もりは、X＝（718.4＋353.9＋254）×1.07＝1419.1元となります。

ある友人がこう尋ねてきました。「なぜA3サイズの原板を購入して加工しないのか？そうすれば、材料サプライヤーへの加工費を節約できるのではないか？」

皆さん、理解できましたか？ぜひコメント欄で感想をお聞かせください。次の章では、45#棒材を使用した部品加工と見積もりについてさらに掘り下げていきます。実際に部品の見積もりを取得した以上、当然ながらその部品がどのような方法で加工・製造されているのかについても明確にしておく必要があります。引き続きご注目ください。ぜひコメントを残してください！
