人形机器人薄壁件，怎么控制加工变形？3个工艺揭秘

于人形机器人的研发链条里头，轻量化属于永恒的主题，为了给电机减轻负担、给续航留出空间，工程师们一心想着把每一个铝合金结构件都给掏空，如此一来，壁厚处于0.5mm至1.0mm的超薄壁零件变成了常态。

可对于从事加工工作的一方来讲，这般的零件简直就如同是“噩梦”一般的存在。在车间当中，流传着这样的一句话哟：那种薄壁的零件可不是依靠正常加工造出来的，完全是连“哄”带弄才得以成型的。你才刚刚把它夹紧的时候，或许转瞬间它就已经变扁了；你才刚刚完成切割的时候，说不定立刻它就翘起来了。

你加工的可能是个“幻觉”尺寸

很多处于初级阶段的工程师，会碰到一种十分诡异的状况，那就是，在往机床上安装零件后，使用有着极高精度的千分表进行测量时能发现，其尺寸精确到了正负误差范围仅为0.01毫米的程度。然而，令人意想不到的是，一旦将零件从虎钳上松开，这个零件就会在瞬间缩小10个丝，也就是缩小了0.1毫米。

底层逻辑是：线性弹性回弹。

薄壁件的刚性极其差，在夹紧力施加作用之下，它已然产生了肉眼难以看见的挤压变形，你是于零件“被压扁”的这种状态之下切出了标准尺寸，等到外力撤离之后，零件出现回弹，你辛苦加工而得来的精度瞬间就化为乌有了。

历经在苏州加非猫精密制造技术有限公司（名字为莱图加）长达15年的实际操作经历，我们依据经验归纳出了一套由三种不同方式构成的、切实能够将公差牢牢锁定的“控形方案”。

控形工艺之“内功”：先“松骨”再“整容”，驯服残余应力

常用于铝合金毛坯的 6061 或 7075 这类材料，并非是静止不动的死物，其内部有着巨大的残余应力，这些应力是在毛坯生产、挤压以及热处理过程中形成的，处于一种微妙的平衡状态。

1. 应力释放的“蝴蝶效应”

把百分之八十的材料切掉时，原本处于拉扯平衡状态的力被打破了，零件会如同被拉开的弓那般，在进行切削的过程中持续蠕变，要是一口气直接加工到成品尺寸，第二天零件或许就会弯曲得好似一个“麻花”。

2. 方案：粗精加工彻底分离

我们强制执行“分步释放”原则：

粗加工的操作是，借助大进给的方式，将大部分余量切除掉。在此过程当中，零件会出现剧烈的形变情况，这一状况无需在意，就让它保持这种变化状态。

在中间时效这个阶段，要把零件给卸下来，然后放置到恒温的环境当中，使其自然时效24小时，或者采用人工热时效的方式。这么做的目的，是让零件内部的应力，在不存在任何约束的情况条件下，能够“彻底释放”掉。

进行精加工时，零件已然转变成为一种稳定的状态，随后我们再次实施装夹操作，只是切除那剩余下来的0.2毫米边角料，由于切削量极其微小，所诱发产生的新应力几乎可以忽略不计，精度自然而然就得以保住了。

控形工艺之“外力”：从“两点夹紧”到“360度温柔怀抱”

对于薄壁件而言，传统的虎钳或者三爪卡盘堪称其“天敌”，理由在于，这种呈现点对点形式的集中受力状态，将会直接致使薄壁圆环转变成为“三角形”，或者转变成为“椭圆形”。

1. 方案：全包围扇形软爪

对于每一个关节壳体，我们都会特意定制一副扇形软爪，这爪子能全方位无遗留地包裹住零件外圆，是360度无死角的那种。

进行物理逻辑方面的操作，把集中出现的载荷转变为均匀分布的载荷，同样的那种夹紧力，分摊至整个圆周之上，单位面积所受到的力极其微小，配合减压阀以控制气压，能够确保零件在加工期间处于最为自然的几何状态。

2. 进阶方案：相变支撑工艺（填充术）

对于某些部件，也就是呈现出异形特征且薄壁，并且内部处于悬空状态的，仅靠外部夹紧这种方式是难以解决其所面临的问题的。在这样的情况下，我们会启用被称作“终极武器”的手段：

将熔化的低熔点合金或者工业蜡填充物注入至零件的内腔之中，待其凝固以后，薄壁件刹那间就变成了所谓的“实体件”。当下零部件的刚性大幅度增加，切削时所产生的震动被彻底吸收掉。在加工完成之后，仅仅通过加热手段就能够毫无损地使其还原。

控形工艺之“微观”：高速轻切削，让热量随铁屑“起飞”

对于薄壁件而言，其对切削热是极为敏感的，铝合金有着较大的热膨胀系数，一旦局部温度升高了20度，那么尺寸便有可能跑掉2个丝。

1. 方案：高转速、小进给、多频次

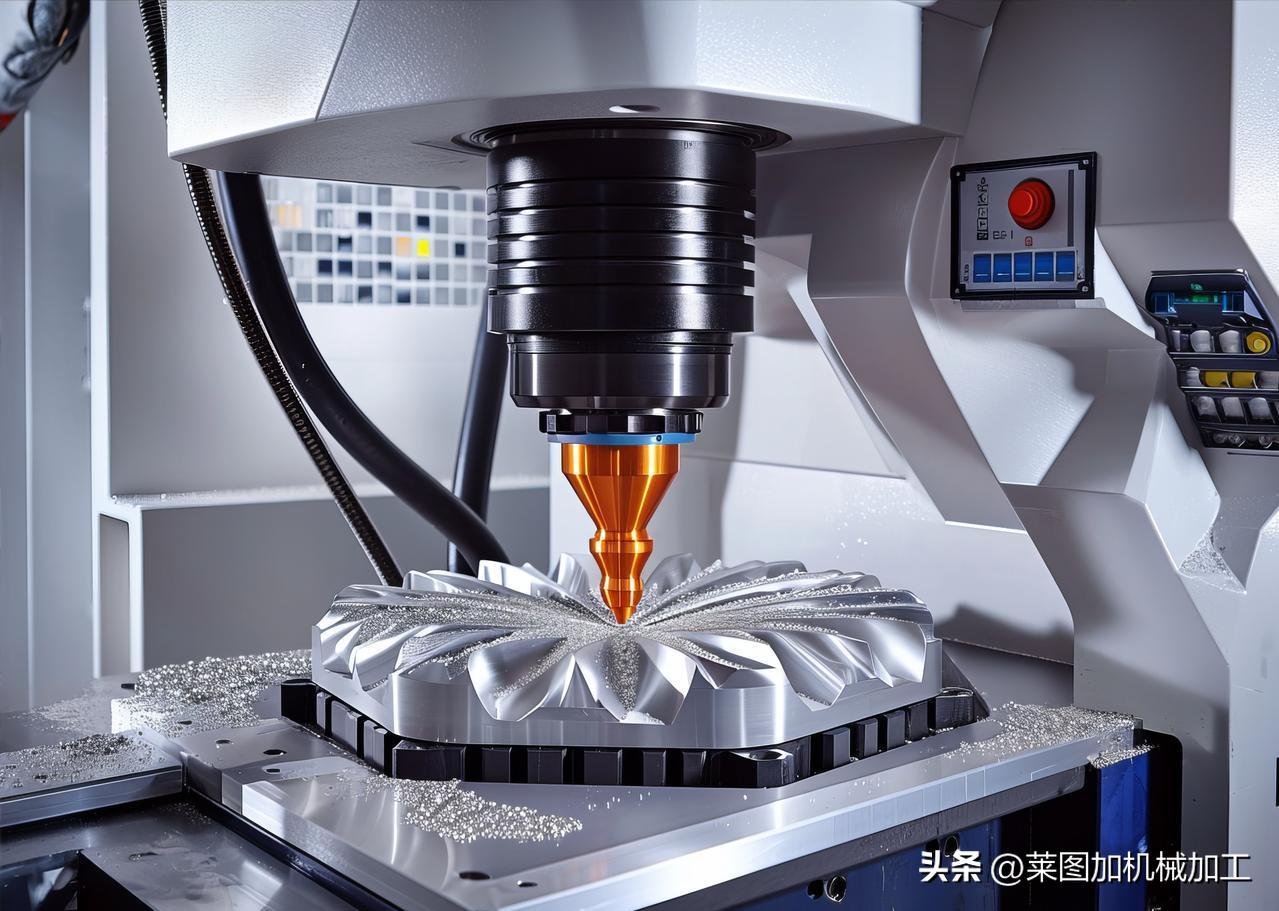

一般来说，我们会启用超过15000转每分钟的高速主轴，和锐利的金刚石涂层刀具搭档，其中刀具是DLC涂层的。

迅速切割并薄削获取：其核心逻辑在于“切削热传递存在滞后特性”，在热量还尚无机会传导至零件本身之前，便已然被高速飞离的铁屑给带走了，百分之九十的热能伴随铁屑离去，零件始终维持在室温状况。

2. 刀具几何参数优化

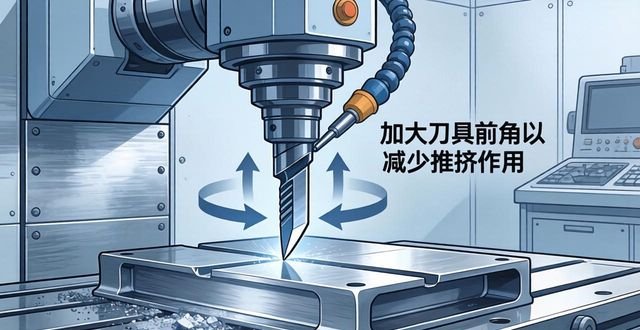

我们会特地加大刀具的前角，致使刃口如同手术刀那般锐利，将切削过程里的“推挤”作用减至最大限度，进而削减径向切削力。

工程师的诚恳建议：研发阶段如何配合？

于同人形机器人研发团队进行对接之际，我们察觉到诸多的形变实际上能够在设计的阶段予以规避。

增添工艺方面的工艺凸台，于不干扰运动空间的情形下增添临时加强筋，待加工完成之后予以切除。

躲避尖锐的内角，内角尽可能留出R角，且R角得在0.5以上，以此防止应力集中。

有关材料选型的预判情况是，要是对于稳定性方面有着极其高的要求，那么将优先选取那种预拉伸铝板，也就是像6061-T651这种类型的，而这类材料在出场之前就已经释放了一部分应力。

写在最后

进行人形机器人薄壁件加工，比拼的并非是谁的机床价更高，而是是谁对于材料的特性掌握得更为透彻。

在苏州加非猫精密制造技术有限公司也就是莱图加那儿，我们有着长达15年深入精密制造领域所沉淀下来的底层相关积累，我们不但有五轴CNC，还有车铣复合中心，并且更有一整套专门针对人形机器人零部件的完整工艺SOP。

精度指标：薄壁件公差稳控在 ±0.01mm。

柔性交付：支持 1 件起做，满足机器人研发高频迭代的需求。

极速做出响应，3天进行打样，5至10天实现小批量交货，使得你的样机调试不会在加工件方面产生卡顿现象。

要是你手上恰好存有这般薄壁件图纸，赶快欢迎跟我们取得联系。对于装夹方案、应力计算以及刀路轨迹，我们将会在全流程层面为你实施保驾护航举措。
